Як переробити трифазний генератор на однофазний своїми руками

Всім привіт! Мене звуть Андрій і я займаюся ремонтом мопедів, скутерів, бензогенераторів, мотокіс та іншої техніки з ДВЗ. Уже 10 років співпрацюю з МотоЗилла, що продає найкращі запчастини за розумними цінами. Деякі з моїх клієнтів запитують, як переробити трифазний генератор в однофазний своїми руками. Під таким питанням вони мають на увазі різні завдання. Тому я вирішив написати короткий посібник для новачків і описати кожен окремий випадок і варіант перероблення на підставі мого досвіду.

Перероблення 3-фазного генератора 380V на 220V

В одних випадках питання моїх клієнтів стосувалося перероблення 3-х фазного генератора, у якого тільки одна силова розетка на 380-400V. Такі моделі бувають на 8-15 кВт, а дизельні ще більшої потужності. Вони призначені для живлення верстатів, будівельного обладнання, потужного інструменту. Деяким такий агрегат подарували, інші змогли домовитися і забрати подібну ДГУ з роботи (можливо, списану, яка стала непотрібною при оновленні інвентарю).

Але вдома необхідності в 380V немає, тому потрібно переробити 3Ф генератор на 1Ф, тобто мається на увазі зниження напруги до 220В, щоб можна було під'єднати електричний чайник, пральну машину або навісити освітлення на резервне джерело струму.

На підставі мого досвіду з ремонту бензогенераторів скажу, що тут все залежить від електричної схеми (трикутник, трикутник і нуль або зірочка), використовуваної у вашому обладнанні. Оскільки стаття розрахована на новачків і мається на увазі, що переробку генератора з трифазного в однофазний ви робитимете своїми руками, я опущу ці подробиці.

Почну з того, що у трифазних моделей три первинні і три вторинні обмотки на трансформаторі. Відповідно, у них є три виходи і нуль. Потрібно розібрати корпус бензинового генератора, знайти трансформатор, роз'єднати обмотки і використати тільки одну разом із нулем. Тоді ви отримаєте одну фазу 220В. Але цей спосіб підійде тільки для нетривалого застосування генератора - наприклад, періодично закип'ятити воду в електрочайнику. Якщо електростанція задіюється регулярно, то навантаження тільки на одну обмотку швидко призведе до її перегорання.

У такому разі я, як майстер з ремонту, раджу:

Підключити до виходу 3-х фазного генератора випрямляч.
Випрямляч випрямлятиме змінну напругу електростанції, роблячи її постійною.
Потім додайте в схему інвертор.
Інвертор зможе очищати струм від перешкод і знову переводити його в змінний, але більш стабільний.
За рахунок інвертора вдасться відрегулювати видавану напругу до 220V.

Однак така схема потребуватиме докупити низку запчастин, тому перетворення обійдеться дорожче. Але це дасть змогу повноцінно використовувати трифазний генератор як однофазний, підключаючи до нього різні електроприлади в будинку.

Перероблення трифазного генератора 3х220V на 1х220V

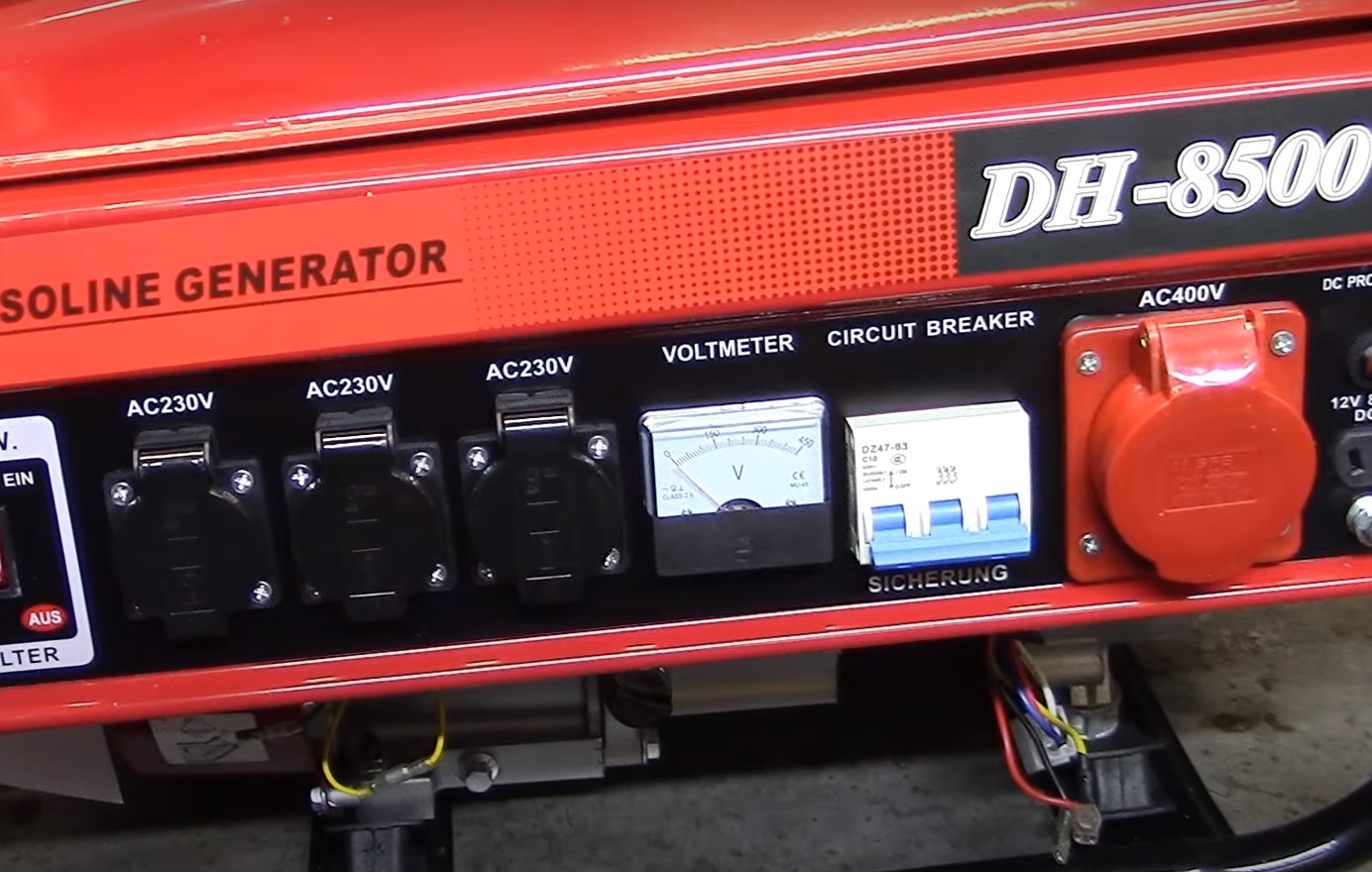

Інша ситуація, з якою стикаються мої клієнти - перероблення трифазного генератора, у якого три виходи на 220V. З одного боку, такі моделі зручні наявністю декількох розеток, що дає змогу одночасно підключати різні прилади без використання подовжувача або трійника. Але у цих версій є і недолік - потужність генератора тут не єдина, а сумарна. Маю на увазі, що при характеристиці моделі з трьома розетками і показником 3 кВт, на ділі це означає допустиме навантаження по кожній розетці до 1 кВт.

У підсумку в кожне гніздо можна ввімкнути домашню техніку, споживана потужність якої не перевищує 1000 Вт. Якщо ввімкнути електрочайник (2000 Вт), виб'є автомат. Ось тут мої клієнти і запитують у мене, як переробити 3-х фазний генератор на 1-фазний, щоб одна розетка витримувала навантаження в 3000 Вт.

Підкажу на підставі мого досвіду, що можна зробити:

Зніміть бічну кришку з самого генератора, що виробляє електричний струм.
Від'єднайте графітові щітки і фішки підключення обмоток.
Витягніть трансформатор.
Знайдіть у вашому місті електрика, який займається перемотуванням.
Віддайте трансформатор на перемотування обмотки, щоб із трьох обмоток зробити одну.
Зберіть перемотаний трансформатор і встановіть все в генератор у зворотному порядку.

З перебраних мною побутових генераторів зазначу, що у більшості трансформаторів обмотка з пофарбованого алюмінію. На вигляд вона схожа на мідь, але насправді це алюміній. Раджу відразу замінити дроти на мідні, щоб підвищити потужність пристрою і подовжити його термін служби, а також захистити від перегріву і короткого замикання. Перемотування трансформатора здійснюється на підставі розрахунків за довідковими таблицями. Підбирається певний перетин дроту, кількість витків, що визначається розмірами сердечника і задає вихідну потужність. Своїми руками перемотати складно без точних розрахунків, тому рекомендую цю частину залишити професіоналам.

Тепер ви знаєте, як переробити трифазний генератор на однофазний залежно від того, який у вас апарат. В одних випадках це можливо своїми руками, а в інших - тільки за допомогою майстра. Якісні запчастини для бензинових і дизельних генераторів ви завжди можете знайти в МотоЗілла. У каталозі представлені електростартери, діодні мости, статори і генератори, реле.
