МоделиПо сравнению с ручной копкой, обработка земли мотоблоком кажется пустяковым делом. Но спустя какое-то время, при огороде более 30 соток, начинают уставать ноги, ходя за сельскохозяйственным агрегатом. И тогда возникает потребность сделать мотоблок четырехколесным наподобие трактора. Для этих целей существуют специальные магазинные адаптеры. Они бывают универсальны или под конкретную модель, марку. Для тех, кто не хочет тратиться на магазинную версию, рассказываю, как переделать мотоблок на минитрактор своими руками. Даю информацию на основании личного опыта, поскольку я мастер по ремонту мототехники и бензоинструмента – Андрей. У меня своя мастерская, а еще я хорошо разбираюсь в качественных запчастях для мотоблоков, представленных на сайте МотоЗилла.
Переделка мотоблока в минитрактор с передним приводом
Переделать мотоблок на минитрактор так, чтобы ведущие колеса были передние можно любой – как легкий бензиновый, так и тяжелый дизельный. Конструкция сельскохозяйственного агрегата вообще не изменяется, рулевое управление остается штатным. Потребуется только сделать сцепку в виде шарнира, чтобы вторая часть рамы с колесами могла поворачивать за ведущей передней частью.
Переделок минимум, конструкция простая, но у нее есть один недостаток – не получится использовать подвижное навесное оборудование, получающее крутящий момент от вала отбора мощности (ВОМ). Этот вал окажется под рамой, примерно, в районе ног водителя минитрактора. Зато фиксированное навесное (плуг, борона, картофелекопалка и пр.) устанавливается легко.
Чтобы переделать мотоблок на мини-трактор, понадобятся:
- профильная труба сечением 60х40 мм в качестве основной продольной балки от сцепки к задней оси;
- профильная труба 50х40 мм для изготовления стоек и поперечной балки для заднего моста;
- профильная труба 40х30 мм для сооружения основы под сиденье;
- уголок 40х40 мм для изготовления кронштейна под навесное оборудование, а также в качестве основы подставки для ног;
- лист металла толщиной 3 мм, чтобы ставить ноги во время движения мотоблока;
- сиденье с автомобиля или трактора, прикручиваемое к основе.
Я специально не привожу конкретные размеры по длине балки с подробными чертежами, поскольку они зависят от параметров конкретного мотоблока. Советую вам рассчитать длину рамы адаптера для постановки мотоблока на четыре колеса самостоятельно, чтобы вам было удобно дотягиваться до руля, сидя на кресле. Рекомендую даже расставить кресло и мотоблок на земле или в гараже, сесть и примерить все по месту. Для изготовления минитрактора из мотоблока с передним приводом своими руками потребуется сварочный аппарат (инвертор), с силой тока от 200 А. Еще нужно купить два колеса от Ланоса или ВАЗа, что можно сделать на разборке.
Переделка мотоблока в минитрактор с задним приводом
Переделать мотоблок на минитрактор с задним приводом можно тоже любой, но лучше такие модернизации проводить на тяжелых агрегатах с водяной системой охлаждения. Тогда получится настоящий трактор, мотоблок будет выполнять толкающую функцию, получится перевозить большие грузы в дополнительном прицепе.
Среди его преимуществ:
- компактные габариты;
- полноценное рулевое управление рулем, а не штатными ручками;
- высокая маневренность;
- возможность использовать навесное оборудование с валом отбора мощности.

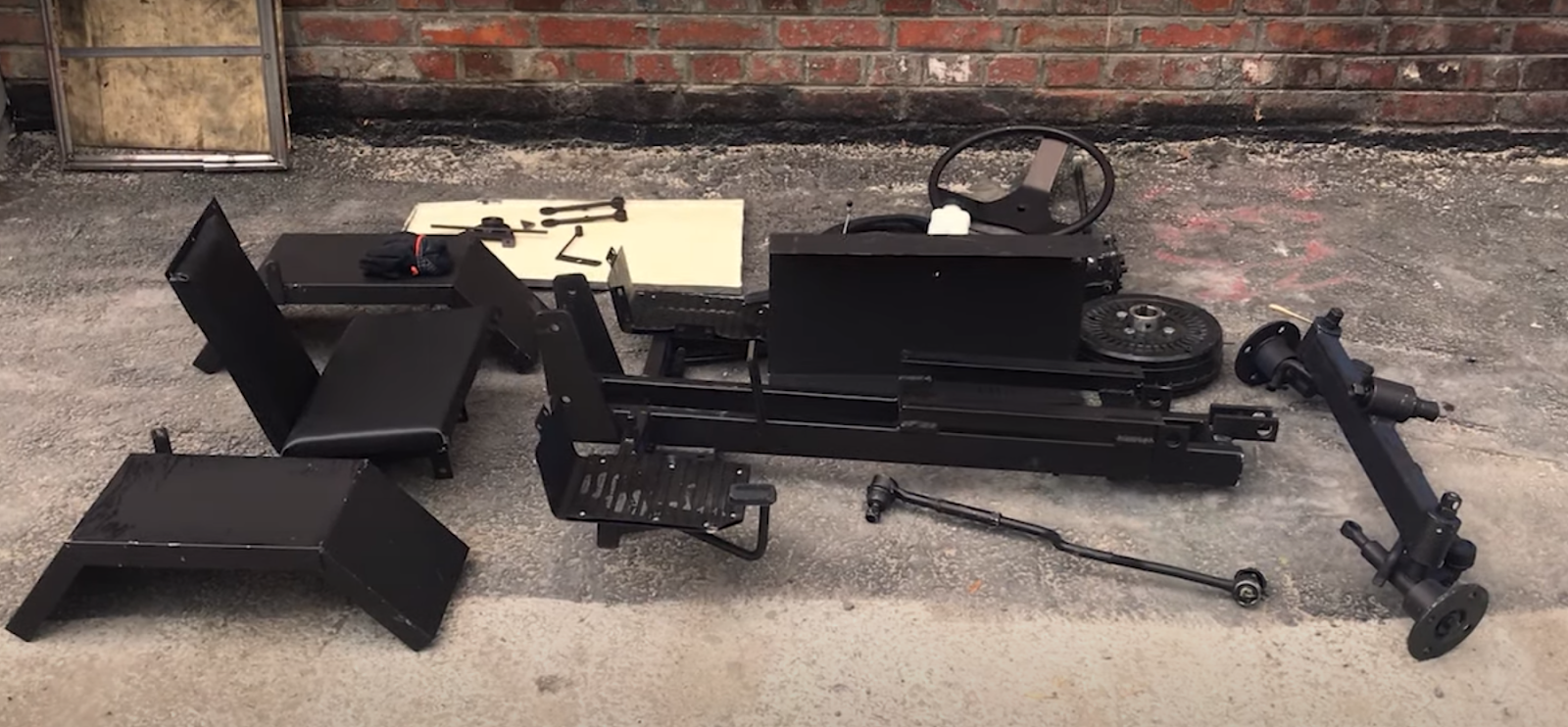

Самый просто способ переделать мотоблок в минитрактор своими руками – купить кит-набор. Это не заводская версия, а комплекты, собранные мастерами из различных деталей автомобилей, а также содержащие некоторые самостоятельно сваренные части конструкции. Вам останется только прикрутить это все к своему мотоблоку, докупив два передних колеса с дисками R13. Пример такого кит-набора показываю на фото с подробным содержанием.
Если хочется максимально сэкономить, есть сварочный аппарат и доступ к авторазборке, предлагаю подробный гайд, как переделать тяжелый мотоблок в минитрактор своими руками:
- Изготовьте сдвоенную продольную раму из профильной трубы сечением 50х40 мм. Расстояние между балками – 100 мм.
- Соедините ее между собой поперечными перемычками из этой же трубы в трех местах (по краям и в середине).
- Приварите к заднему торцу рамы стойки из профильной трубы и выполните на них отверстия для фиксации сиденья.
- Установите сиденье.
- Найдите на передней раме мотоблока опорные точки, куда можно приварить самодельную раму будущего трактора. Выполните соединение.
- Приварите к раме поперечные трубки с пластинами для опоры ног.
- Из профильной трубы 50х50 мм сделайте переднюю балку.
- К ее торцам приварите вертикальные вращающиеся стойки. Это должны быть стальные стойки диаметром не менее 20 мм, установленные во втулки с плотной подгонкой.
- На авторазборке купите рулевое управление от небольшого легкового автомобиля (с рейкой, наконечниками, ступицами, рулевым колесом и карданной передачей).
- Зафиксируйте их на балке так, чтобы ступицы были прикреплены к поворотным вертикальным стойкам. Это позволит поворачивать рулевым колесом, а рама останется цельной.
- Установите два колеса R13 на ступицы.
- На разборке купите систему гидравлических тормозов для передних колес с гидроцилиндром, подключите ее к суппортам и выведите педаль на одну из подножек.
При самостоятельной переделке мотоблока в минитрактор советую располагать кресло над самим двигателем, чтобы вам было легко дотянуться до кулисы КПП.
Что еще понадобится для переоборудования мотоблока в минитрактор
Чтобы окончательно переделать тяжелый мотоблок на минитрактор, остается установить подъемный механизм для заднего навесного оборудования (плуг, окучник, картофелекопалка). По моему опыту, он может быть с креплением на две шпильки или на пять болтов. Посмотрите, какие отверстия на вашей коробке передач и выберите соответствующий переходник. Если хотите использовать фрезу, приобретите комплект для установки активной почвофрезы.
Для эксплуатации переднего навесного (снегоуборщик или лопатоотвал), купить комплект переднего крепления или сварите его из профильной трубы самостоятельно. Еще может пригодиться комплект для фиксации роторной косилки.
Теперь вы разобрались, как переделать любой мотоблок на минитрактор своими руками. Если вам потребуется надежное сцепное устройство при переоборудовании, вы найдете его в интернет-магазине МотоЗилла. Здесь есть и фрезы для мотоблока, детали для роторной косилки, плуги и окучники. Запчасти для самого двигателя и КПП мотоблока тоже присутствуют в большом ассортименте.
