Схема електропроводки мотоциклів Мінськ 125: кольорові електричні з'єднання

Усім власникам мотоциклів Мінськ корисно мати схему проводки з розташуванням електрообладнання і кольоровими лініями, що показують з'єднання і способи підключення. Це стане в пригоді під час ремонту електрики, якщо щось відмовить. Завантажити схему проводки Мінкс 125 та інших моделей на 12V у високій якості з позначеннями можна на нашому сайті. Завдяки детальному зображенню ви зможете перевірити правильність підключення, швидше знайти обрив ланцюга живлення.

В електрообладнання мотоцикла Мінськ входять:

• акумулятор 12 В;
• генератор, що виробляє струм для бортової мережі;
• фара головного світла;
• реле частоти миготіння покажчиків повороту і самі поворотники;
• задній ліхтар і стоп-сигнал;
• котушка запалювання зі свічками;
• перемикач;
• фішки під клеми;
• звуковий сигнал;
• лампа підсвічування спідометра;
• замок запалювання;
• датчик нейтралі.

Через обрив ланцюга може зникнути світло, стартер перестане реагувати на поворот ключа в замку запалювання, пропаде зарядка АКБ тощо. Маючи детальну схему проводки Мінськ, використовуйте мультиметр, щоб продзвонити обмотку і дроти. Якщо знайшли несправну деталь, підібрати запчастини для ремонту електрики мотоциклів Мінськ будь-якої моделі можна в нашому каталозі. Ми пропонуємо купити: катушки запалювання, реле, лампочки, стартери, АКБ, дроти тощо.

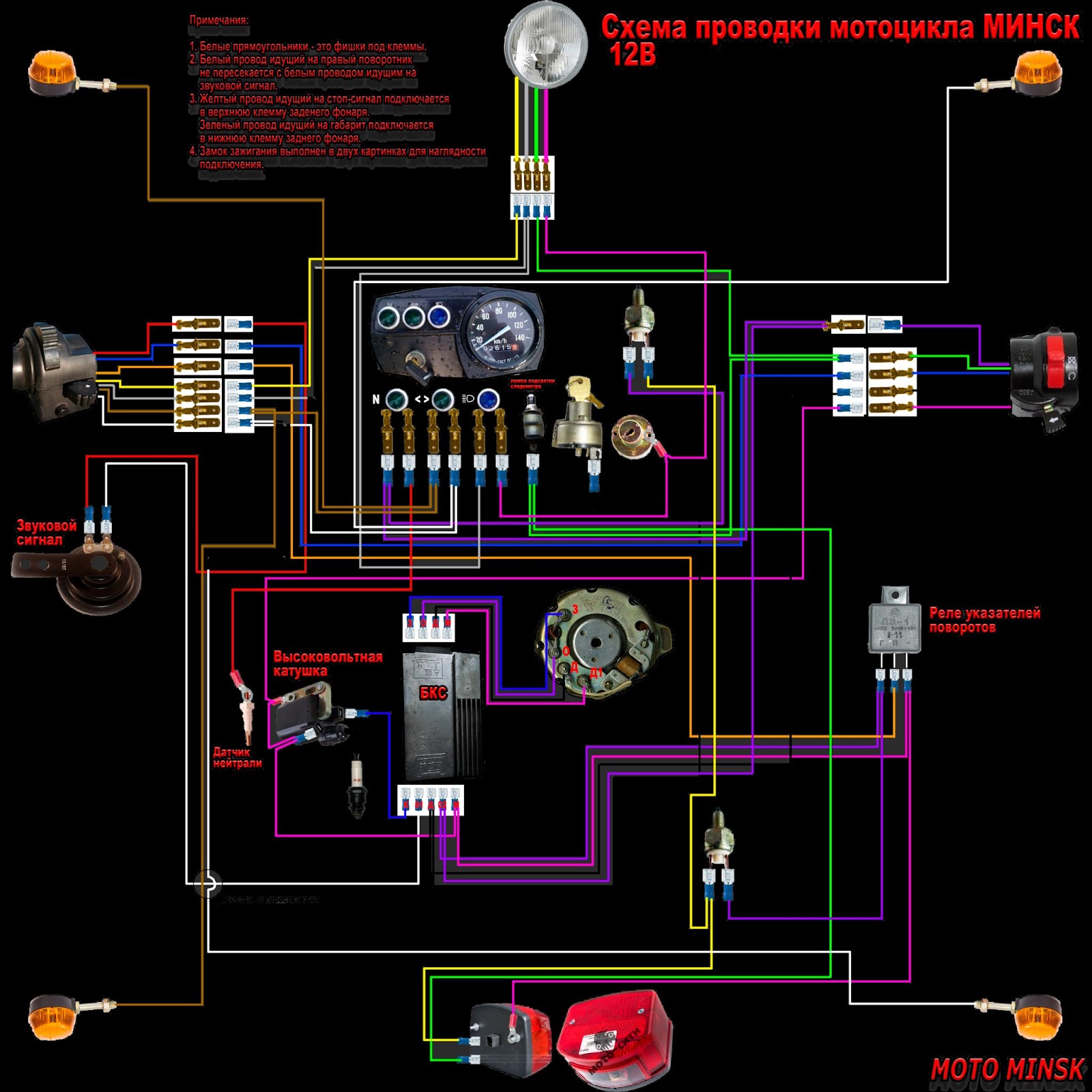

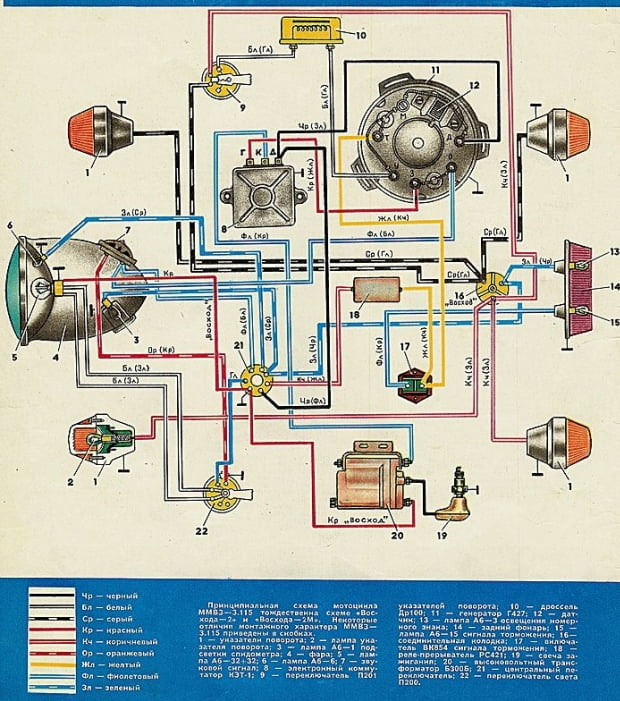

Схема електропроводки мотоциклів Мінськ
