Виды сварочных аппаратов: разбираемся в понятиях ММА, TIG, MIG

Сварочные аппараты позволяют создать надежное неразъемное соединение металлических деталей. Они активно применяются на производствах, заводах, строительных площадках, мастерских. Бытовые версии пригодятся в гараже, частном доме, на даче. Я хорошо разбираюсь в методах сварки и оборудовании, используемом для этого. Ниже я опишу виды сварочных аппаратов, их принцип работы, необходимые расходные материалы. Это поможет вам выбрать устройство, соответствующее предстоящим задачам по работе.

Аппараты контактной сварки

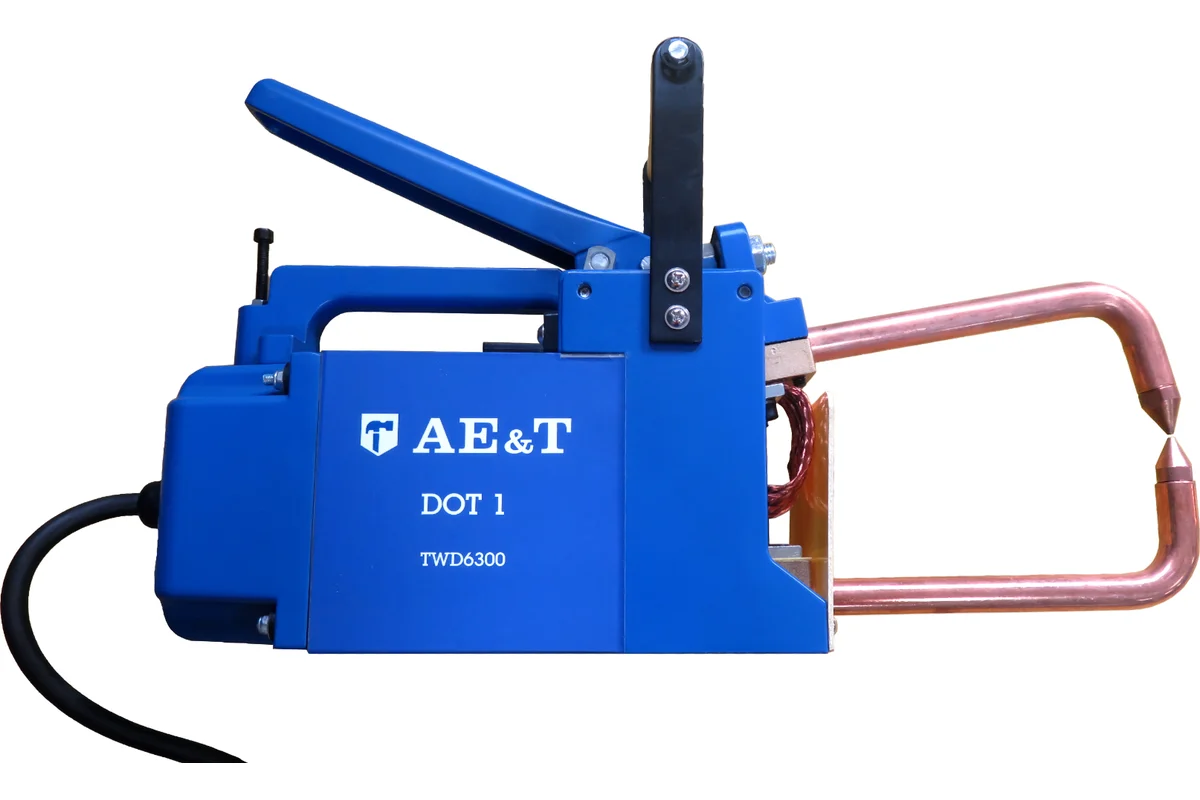

Контактная сварка подразумевает применение электрического трансформатора. У него есть клещи, изготавливаемые из меди. К каждому концу клещей подведен кабель с разной полярностью. Клещи сдавливают две металлические заготовки плотно между собой. В этот момент через образовавшееся замыкание проходит ток. Образуется точечное соединение. Метод подходит для сварки тонколистовых сталей, проволоки, пластин. Не требует дополнительных расходных материалов.

По этому же принципу работают аппараты точечной сварки, используемые в СТО. Споттеры приваривают таким методом скобы, гребенку, кольца для рихтовки кузовов автомобилей. Только одна клемма имеется на рабочем пистолете, а другая – подвешивается на кузов машины.

Аппараты ручной дуговой сварки

Самую обширную категорию среди видов сварочных аппаратов составляет оборудование для ручной дуговой сварки. Сюда входят: трансформаторы, выпрямители, инверторы. Трансформаторы устроены проще всего – имеются катушки первичной и вторичной обмотки. Между ними образуется электромагнитное поле. За счет этого напряжение понижается до безопасных 24-48 В, а сила тока увеличивается до 100-300 А, чтобы плавить металл.

Сварка происходит за счет зажима в держателе покрытого электрода. Второй кабель массы крепится на изделие. Касание концом электрода изделия приводит к возбуждению электрической дуги с температурой 5000 градусов. От такого нагрева плавится сам электрод и кромки металла, образуется сварной шов. После окончания процесса он покрыт шлаком, который нужно отбить. Шлак образуется в процессе плавления обмазки электрода, а выделяемые при этом газы защищают сварочную ванну от внешнего воздуха.

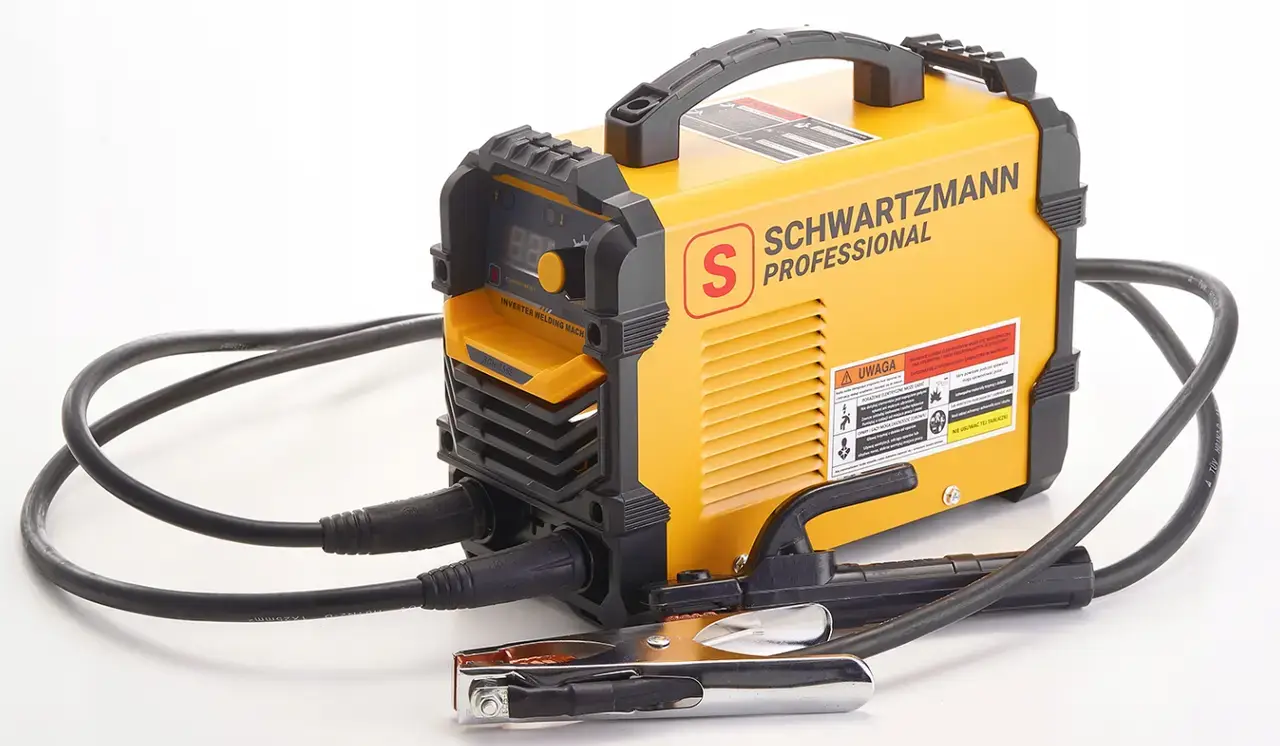

Выпрямители преобразовывают переменное напряжение в постоянный ток, поэтому варят тише, а металл при этом разбрызгивается меньше. Но мне нравятся больше других инверторы. В них сперва повышается в тысячи раз частота тока, а затем он выпрямляется диодным мостом в постоянный. Такой процесс очищает его от помех, что делает работу сварщика еще более комфортной.

Среди преимуществ покупки инверторного сварочного аппарата:

компактные габариты, удобные для хранения;
небольшой вес, облегчающий частую транспортировку;
дополнительные функции Anti-Stick, Hot Start, VRD, упрощающие сварку;
простая настройка силы тока;
более качественные и красивые сварные швы.

Все перечисленные здесь виды сварочных аппаратов относятся к ручной дуговой сварке (РДС) или к ММА (Manual Metal Arc), как ее называют в международном сообществе. Применяются в гаражах, на производствах, дачах и в частных домах. Считаются недорогим типом оборудования.

Аппараты для аргоновой сварки

Аппараты для аргоновой или аргонодуговой сварки относятся к категории Tungsten Inert Gas или TIG. Процесс соединения металлов происходит в среде инертных газов, защищающих сварочную ванну. В отличие от РДС, сварщик манипулирует горелкой с неплавящимся электродом. Он изготавливается из вольфрама и его сплавов. За счет постоянной длины электрода легче вести ровный шов. Заточка электрода до толщины иглы позволяет создавать аккуратные, тонкие швы на малых токах, соединяя буквально фольгу. Плотно сведенные заготовки можно сваривать за счет плавления кромок. Для заполнения зазоров или образования толстых швов свободной рукой в зону сварки подают присадочную проволоку.

Аргоновые сварочные аппараты подходят для производств, специализирующихся на обработке нержавеющих сталей, алюминия, меди. А вот с черными металлами работают плохо, потому что на иглу быстро налипают окалины.

Аппараты для полуавтоматической сварки

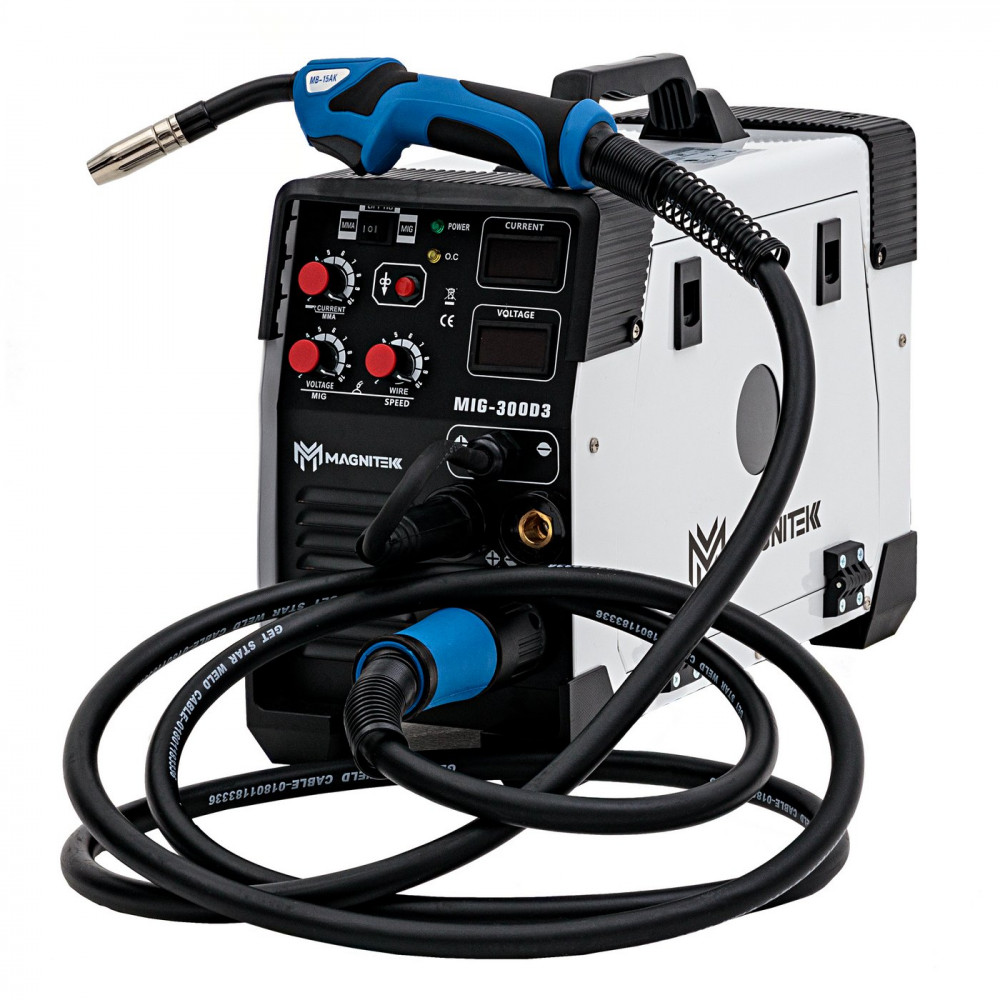

Полуавтоматы относятся к сварке методом MIG/MAG. С их помощью возможно соединение металлов в среде инертных или активных газов. К первым относится аргон, гелий. А ко вторым – углекислота. Газы можно смешивать, например 80% аргона и 20% углекислоты, что дает хорошие швы по черным металлам.

Сварщик орудует горелкой, через сопло которой подается защитный газ. Еще в ней есть токосъемный мундштук, через который проходит сварочная проволока. Она толкается автоматически при помощи подающего механизма. Сварщику остается только выполнять колебательные движения для формирования шва. Шлака при этом нет, поверхность соединения получается чистой, красивой. Проволока одновременно выступает контактом для замыкания дуги и присадкой для увеличения объема наплавляемого металла.

Среди преимуществ полуавтоматических аппаратов для сварки:

высокая скорость процесса;
возможность накладывать длинные, непрерывные швы;
хорошая видимость сварочной ванны за счет отсутствия шлака;
сварщик меньше отвлекается на замену расходных материалов (катушка может содержать от 1 до 15 кг сварочной проволоки, чего хватает на долго).

Используются полуавтоматы для сварки кузовов машины, сборки баков, каркасов, дренажных систем. При установке нержавеющей или алюминиевой проволоки пригодны для сварки легированных сталей и алюминия.

Автоматические сварочные машины

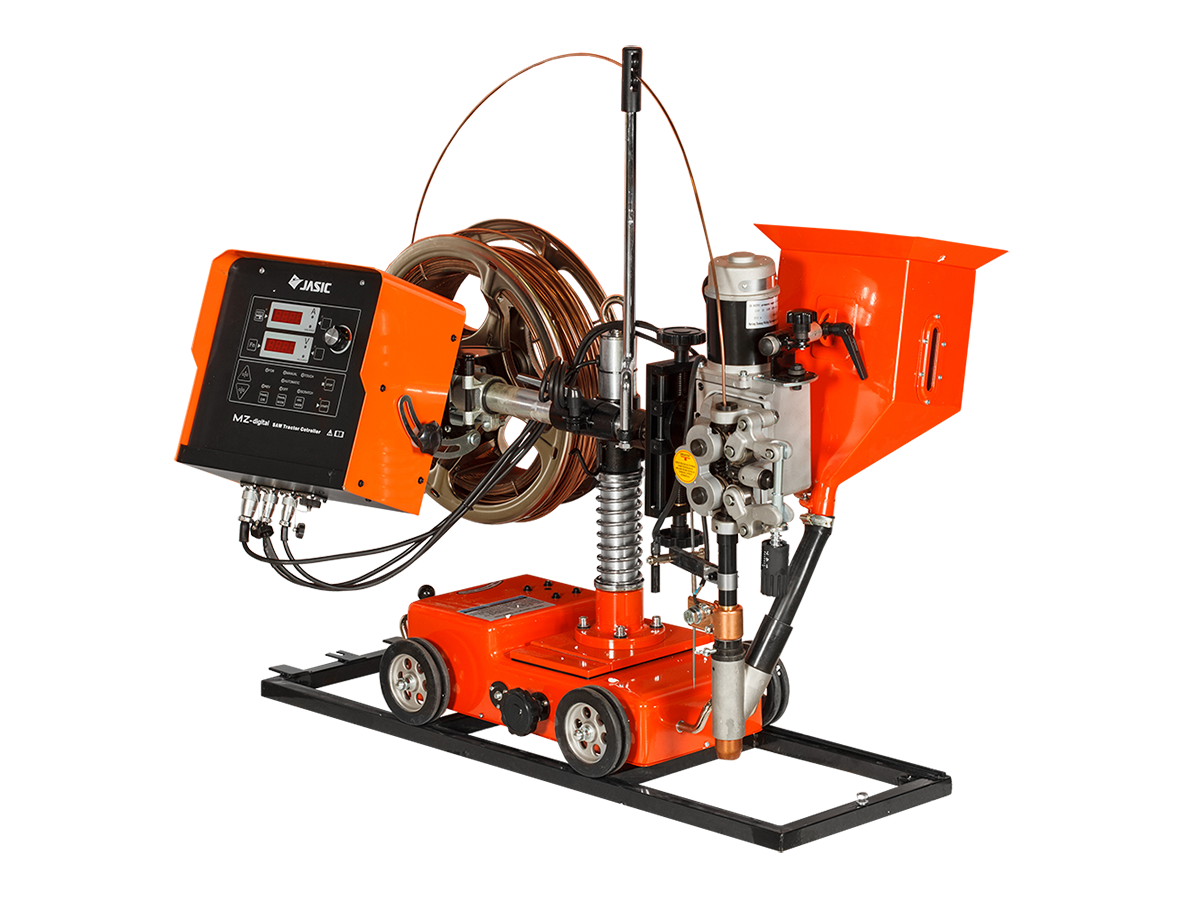

Автоматические аппараты по сварке еще называют сварочными тракторами. У них есть система подачи проволоки, выступающей электродом. Масса замыкается на самом изделии. В отдельный бункер на устройстве засыпается флюс. Это гранулированный порошок, который плавясь, создает облако газа, защищая расплавленный металл от воздействия кислорода.

Сварочный трактор движется по рельсам с заданной оператором скоростью. Возможна сварка как на ровных, так и сферических поверхностях. Оборудование подходит для сварки трубопроводов больших диаметров. От сварщика требуется только установить аппарат, выставить силу тока, скорость подачи проволоки и флюса. Дальше машина сделает все сама. После окончания сварки нужно отбить шлак, остающийся после флюса.

Аппараты для плазменной сварки

Плазменная сварка схожа по принципу с ручной дуговой, только происходит за счет воздействия плазмы. Для этого применяется специальный пистолет, в сопле которого расположены катод и анод. Между ними возбуждается электрическая дуга, в которую подается газ под давлением. Нагреваясь, он переходит в состояние плазмы с высокой температурой. Присадкой выступает дополнительный пруток проволоки, подаваемый свободной рукой сварщика. Плазменная сварка применяется для соединения трудносвариваемых сплавов: молибдена, вольфрама, никеля. Задействуется в авиационной промышленности.

Оборудование для газовой сварки

Газовая сварка происходит при помощи баллонов с пропаном или ацетиленом в сочетании с кислородом. Нужна горелка, внутри которой эти газы смешиваются. За счет температуры пламени 3000 градусов плавится металл. Увеличение объема шва происходит путем подачи присадочной проволоки. Оборудование для газовой сварки применяется коммунальными службами при замене труб, установке счетчиков, других ремонтных работах.

Какие аппараты лучше для сварки разных металлов?

Подытоживая обзор видов сварочных аппаратов отмечу их преимущества для разных задач:

инверторы и другие устройства для РДС универсальны по применению, пригодятся в гараже, мастерской, на даче;
аргоновые аппараты нужны при сварке алюминия или нержавейки там, где требуется высокая эстетичность шва;
полуавтоматы – самые быстрые, пригодны для работы с нержавейкой, алюминием, черными металлами;
сварочные трактора хороши при прокладке трубопроводов большого диаметра;
контактная сварка задействуется при изготовлении ограждений из сетки, сборки стальных корпусов, ремонте кузовов авто;
газовой сваркой удобно паять трубки.

Выбирая сварочный аппарат из перечисленных мною видов, не забудьте о средствах защиты. При работе с электрической дугой обязательно использование сварочной маски. Она оснащена светофильтром, защищающим роговицу от ожогов. Уберечь руки от высокой температуры помогут краги. Купить различное оборудование для сварки в Украине, расходные материалы и СИЗ можно в интернет-магазине МотоЗилла.
