Виды фрез для ручного фрезера – полный обзор оснастки для погружных и кромочных моделей

Имея ручной фрезерный станок, можно создавать красивые рельефные узоры на деревянных поверхностях. Бытовые модели отлично подойдут для хобби. При помощи профессиональных версий получится выпускать мебель, двери, элементы интерьера, кухонные приспособления и пр. Сами фрезеры бывают погружные и кромочные. Первые нужны для работы на плоскости, а вторые – для обработки краев. При эксплуатации важно правильно подбирать оснастку, чтобы получить желаемый результат и нужное качество. Как мастер, хорошо разбирающийся в ручном инструменте, я расскажу про виды фрез, что сориентирует вас в имеющемся разнообразии.

Электроинструменты

Наборы электроинструмента

Фрезерные машинки

Дрели и шуруповёрты

Болгарки и шлифмашинки угловые

АКБ и зарядные для электроинструмента

Виды хвостовиков фрез

Сперва поговорим про хвостовики фрез. Под этим выражением подразумевается часть оснастки, закрепляемая в патроне. Хвостовики бывают:

Конические – устанавливаются в патроны с коническими отверстиями. Обеспечивают быструю смену оснастки. Применяются на станках.
Цилиндрические – самые распространенные. Используются в ручных фрезерах, поджимаются цангой в патроне.
Резьбовые – имеют резьбу на конце для более надежной фиксации. Применяются в некоторых моделях станков с ЧПУ.

Хвостовик цилиндрической фрезы имеет такую же конструкцию, как и хвостовик сверла для дрели или шуруповерта. Фиксируется он в патроне ручной фрезеровочной машины путем прижима цангой. Здесь важна совместимость по диаметру. В метрической системе распространенные варианты на 6, 8, 12 мм. Важно знать, какие размеры поддерживает именно ваш аппарат, и подбирать соответствующие.

Если ваш фрезер привезен из США, у него патрон рассчитан на фрезы с хвостовиками, изготовленными по дюймовой измерительной системе. Там самые популярные размеры – 1/2 и 1/4 дюйма. При попытке зажать такую оснастку в патроне фрезера, изготовленного для европейского рынка, степень фиксации может оказаться недостаточной. Это приведет к прокручиванию фрезы, некачественной обработке.

Характеристики фрез и особенности

Выбирая фрезы для своей фрезеровальной ручной машины, учитывайте другие особенности и характеристики:

По материалам изготовления оснастка бывает быстрорежущая (для мягких пород дерева, мягких металлов) и твердосплавная (для плотных материалов).
По расположению режущей кромки виды фрез классифицируются на вертикальные (хорошо погружаются в материал), наклонные и спиральные (захватывают при обработке боковые стороны).
По конструктивным особенностям фрезы бывают монолитные (из цельного куска металла), сборные (сваренные из нескольких частей), со сменным элементом (режущая кромка отсоединяется для замены), комбинированные (несколько деталей с режущими кромками собираются на единой оси).

От перечисленных мною особенностей зависит цена фрезы в Украине, срок службы, качество обработки.

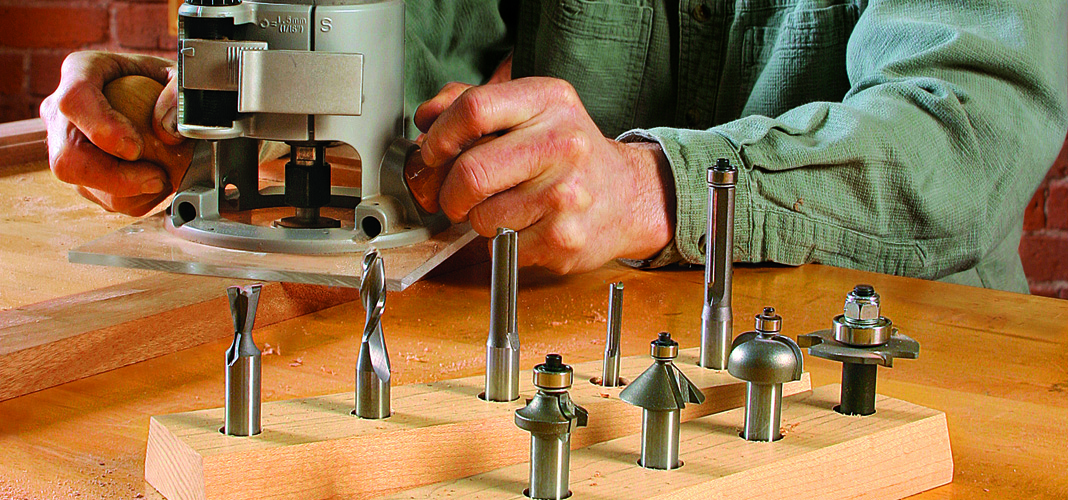

Виды фрез по форме и назначению

Если вы пополнили свой ассортимент инструментов ручным фрезером, то стоит разобраться в видах фрез. Они бывают нескольких типов. У каждого – своя задача.

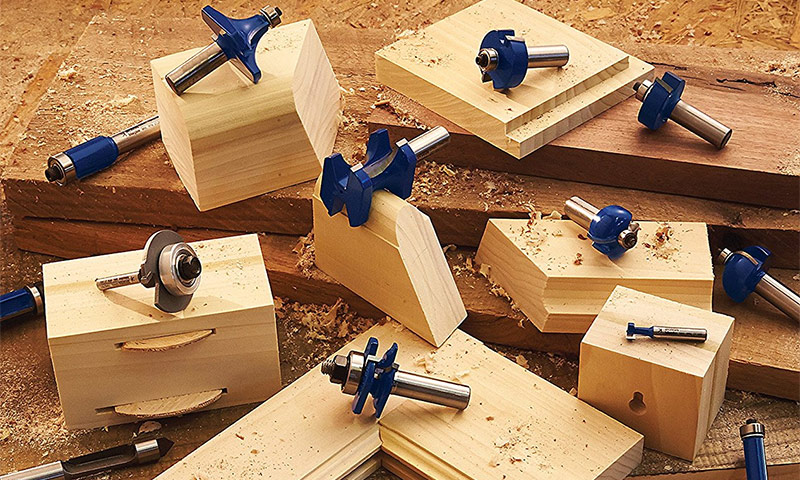

Кромочные фрезы

Кромочные виды фрез предназначены для обработки краев заготовок. Их я использую для МДФ, фанеры, досок, пластика. Они придают изделию завершенный вид, делают периметр более аккуратным. Основное назначение – декоративное. По разновидностям кромочные фрезы бывают:

Фасонные – считаются угловыми, срезают острые углы под 45 градусов, создают аккуратную фаску.
Фигурные – по-другому, называются профильные. Создают сложный, декоративный рисунок на краю заготовки. Подходят для изготовления наличников, фасадных панелей.
Скругляющие – в отличие от фасонных, делают не косую кромку, а закругленную. Радиус зависит от изгиба режущего лезвия. Деталь получается более безопасной, с мягким краем.
Галтельные – имеют выпукло-вогнутый профиль. За счет него придают краю округлую форму с полукруглым желобком. Смягчают переходы. Применяются для оформления полок, подоконников, плинтусов, наличников.
Калевочные – имеют бортик внизу и вверху, за счет чего получается небольшая ровная зона в виде полки (ступеньки). Между полками располагается скругленная часть. Так можно аккуратно оформить оконные штапики, рамы картин.
Четвертные – прямоугольные фрезы, выбирающие ровный паз с углом 90 градусов. Применяются для создания бортика, удерживающего стекла или фанеру в посадочном месте.
Фальцевые – создают ступенчатый срез по краю заготовки. Чаще всего задействуются в мебельном или столярном производстве. С помощью оснастки выбирается угол, чтобы туда вставить дно или заднюю стенку каркаса.

Главная особенность кромочных фрез – наличие подшипника на торце. Он служит опорой, обеспечивая легкое перемещение оснастки вдоль края изделия. По такому элементу вы всегда сможете знать, как отличить кромочные фрезы от других видов.

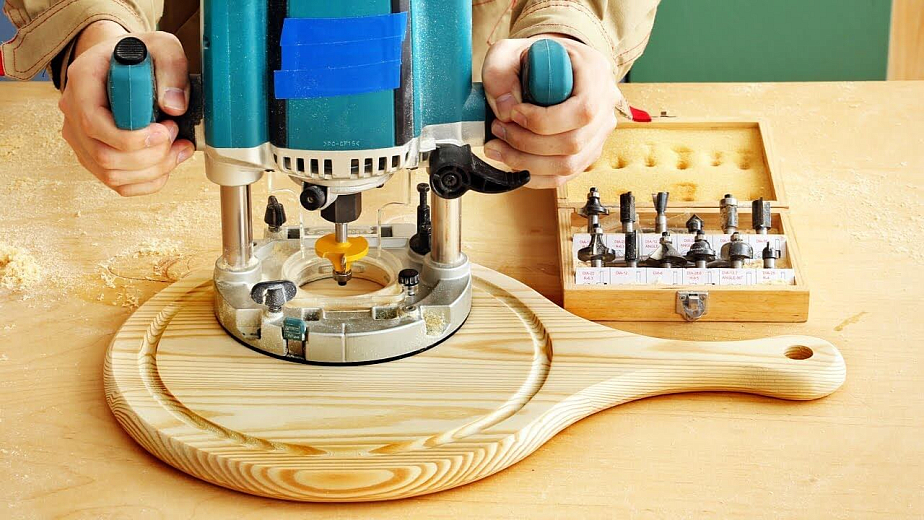

Пазовые фрезы

Как вы поняли по названию, пазовые фрезы выбирают пазы. Зачастую используются с погружными ручными фрезеровальными машинами. Вот виды пазовых фрез по типу воздействия на материал и форме:

Прямые – создают прямоугольную выборку различной ширины.
Галтельные – делают прямоугольную выборку с полукруглым дном.
Галтельные V-образные – придают дну V-образную форму. Стенки канавки при этом остаются ровными, вертикальными.
Конструкционные – имеют конфигурацию Т-образную или “ласточкин хвост”. Создают фигурные пазы с возможностью зацепления других элементов внутри. Применяются для изготовления надежного соединения по системе “шип-паз”.

Пазовые виды фрез нужны для изготовления пазов. Одни играют декоративную роль, например, для украшения поверхности отделочных панелей, входных и межкомнатных дверей. Другие выбирают канавки для установки днища, задних стенок, полок.

Фигирейные фрезы

Фигирейные фрезы нужны для создания профильных соединений при сборке панелей, щитов, дверей, оконных рам. Они придают пазу сложную форму. Такая оснастка продается в наборах. Работать ей можно только по направлению волокон, иначе порвет древесину. Может оснащаться подшипниками для направления или работать с упором. Угол режущей фаски возможен 15, 25 или 45 градусов. По видам фигирейные фрезы бывают для обвязки, для филенки, а также кромочные.

В отличие от ручного инструмента, фрезеры с оснасткой значительно повышают производительность при обработке дерева, алюминия, меди, пластика. Это актуально даже для хобби, чтобы создавать изделия из дерева дома своим руками. В коммерческой сфере ни один плотник не обойдется без фрезера и комплектующих к нему.

При работе с фрезерной машиной не забывайте про экипировку. Вам понадобятся защитные очки, перчатки. Используя электрический аппарат по многу часов в день, голова может болеть от шума. Тогда надевайте защитные наушники. Купить различный инструмент для обработки дерева и металла, оснастку к нему и средства индивидуальной защиты можно в MotoZilla.
