Схема подключения генератора к дому

Как мастер по ремонту бензогенераторов, могу отметить, что спалить электростанцию при неправильном подключении можно за один раз. После чего мне неоднократно приходилось менять электродвигатель генерирующей установки. В этом обзоре я решил привести рабочие схемы подключения генератора к дому, которые позволяет безопасно эксплуатировать агрегат. Схемы приведены в формате фото. Даю подробные разъяснения. Напомню, что меня зовут Андрей, у меня своя мастерская и я сотрудничаю с МотоЗилла более 10 лет.

Зачем нужны схемы подключения генератора к дому

При отключении централизованной подачи электроэнергии в частном доме запускается бензиновый или дизельный генератор. Но у него на корпусе обычно 1-2 розетки. Чтобы запитать холодильник, телевизор, бойлер, микроволновку, потребуется много удлинителей, растянутых по разным комнатам. Для освещения придется использовать настольные лампы. Все это нужно разматывать и сматывать каждый раз при перебоях с электричеством.

Избежать всего этого поможет подключение генератора к дому по одной из схем, приведенных в этой статье. Тогда вы сможете пользоваться бытовыми приборами в любой комнате и штатным освещением без кучи удлинителей. Это не только удобно, но и безопасно – об удлинители можно зацепиться или случайно пролить воду на колодку, валяющуюся под ногами на кухне. Подключение генератора по схеме к электросети дома повышает уровень безопасности, поскольку исключает наличие проводов на полу.

Схема подключения генератора к дому через розетку

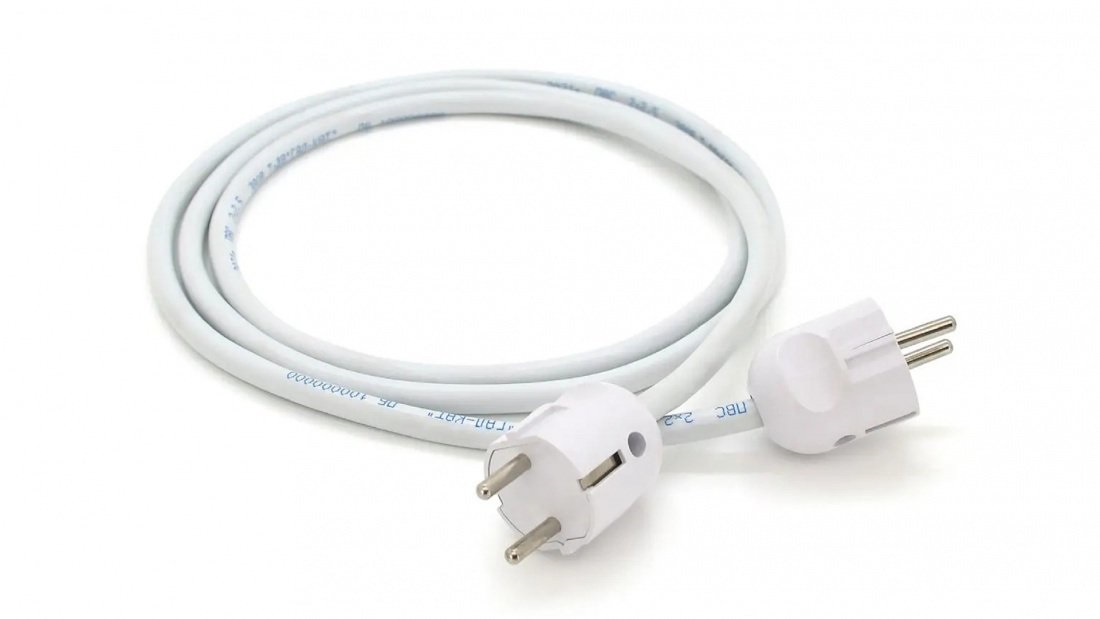

Первая схема подключения генератора к дому – через розетку. Для ее реализации потребуется изготовить провод, сечение которого соответствует максимальной мощности электростанции. Например, если у вас бензогенератор до 4 кВт, то хватит кабеля 1,5 мм². При более мощных станциях на 6-8 кВт используйте провод с медными жилами сечением 2,5 мм². На обоих концах кабеля установите вилки. Одна включается в любую розетку в частном доме, а вторая – в розетку генератора.

Это самая простая схема подключения генератора к частному дому. Обычно вилку включают в розетку, расположенную в прихожей, недалеко от двери. Другой вариант – ближайшая розетка у окна, рядом с которым установлен генератор. Если централизованную подачу электроэнергии останавливают часто, рекомендую вывести отдельную розетку на улицу:

  1. Просверлите отверстие в несущей стене.
  2. Подключитесь к ближайшей розетке в доме.
  3. Закрепите снаружи розетку с закрывающейся крышкой, рассчитанную на уличную эксплуатацию (уровень защиты не ниже IP54).
  4. Проложите кабель в гофре.
  5. Выполните подключение наружной колодки.

Для подачи питания от генератора к дому будет достаточно вставить кабель в уличную розетку. Тогда во всем доме появится свет и можно будет запитывать электроприборы от штатных розеток. Но перед этим обязательно нужно отключить автомат на входе, чтобы защитить генератор от короткого замыкания. Для проверки присутствия напряжения со стороны города придется отсоединять вилку из уличной розетки, включать автомат и один из светильников. Чтобы этого не делать, можно на входной автомат присоединить два провода и светодиодную лампу. Когда она загорится (означает, что электроснабжение возобновлено), генератор глушат и включают автомат.

Схема подключения генератора к дому через автомат

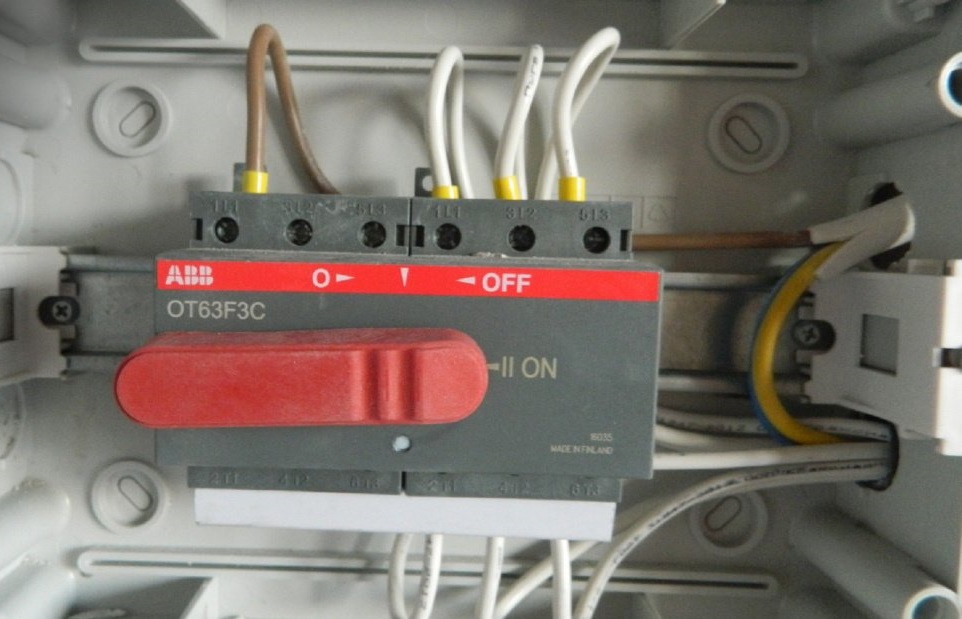

Схема подключение бензогенератора к частному дому через автомат или рубильник повышает безопасность эксплуатации еще больше. Вы никогда не подадите одновременно питание от города и от электростанции, поскольку автомат или рубильник соединяет только одну из двух линий. Такая схема подключения предполагает установку дополнительного автомата после счетчика (чтобы не учитывался расход электроэнергии от генератора) и до распределительных автоматов или УЗО по комнатам, как показано на фото.

В одном положении напряжение подается от города, а генератор отключен. В другом – ток подается от электростанции, а городская линия отрезана. Для проверки наличия питания достаточно переключить автомат – не понадобиться устанавливать дополнительные лампочки на вводе. Если генератор заглушен, то переключение автомата или рубильника на линию бензогенератора будет обесточивать дом, что потребуется для ремонтных работ с проводкой. Приведенные схемы подойдут для генераторов с ручным запуском.

Схема подключения генератора к дому через АВР

Схема запитывания частного дома от генератора через автоматический ввод резерва более комфортна для пользователя. Не потребуется ничего переключать вручную. Согласно такой схеме подключения, АВР устанавливается в щиток на входе между автоматом ввода и распределительными автоматами. В его клеммные колодки подсоединяются линия от города, линия от генератора и линия от дома. Работает он следующим образом:

  1. При подаче питания от города на катушке реле АВР присутствует напряжение, генерирующее электромагнитное поле.
  2. Благодаря этому контакты принудительно замкнуты на соединение линии город-дом, а генератор остается отсеченный.
  3. Когда электроснабжение от города пропадает, электромагнитное поле исчезает, контакты переключаются на соединении линии генератор-дом, а город остается отсеченный.

Наличие реле с электромагнитным принципом работы исключает одновременную подачу напряжения от городской линии и от генератора, поэтому короткого замыкания не произойдет. В АВР есть модуль, генерирующий запуск электростанции. Но последняя должна быть с электростартером, как например, TATA ZX10000-3DE 192FE. Можно установить задержку по времени на несколько минут, если свет отключают ненадолго, чтобы электростанция не заводилась напрасно.

Надеюсь, теперь вам понятны схемы подключения генератора к частному дому или даче, и вы сможете выбрать для себя подходящую. Независимо от выбранного способа присоединения к распределительной электрической сети дома, вам потребуются расходные материалы для обслуживания вашей электростанции с ДВС. В интернет-магазине МотоЗилла есть масла, фильтра, свечи и запчасти к разным дизельным и бензиновым моделям.
