Как сделать генератор из асинхронного двигателя?

На что только не идут люди, желая сэкономить на покупке бензогенератора. Например, один из способов – изготовление самодельной генерирующей установки из асинхронного двигателя. Мое мнение мастера такое – если в хозяйстве есть необходимые запчасти и человек обладает знаниями в электротехнике – можно пробовать. В других ситуациях проще купить заводской генератор в сборе, которых на МотоЗилла представлен большой ассортимент. В этой статье я расскажу, как сделать генератор из асинхронного двигателя своими руками и что для этого потребуется. Советы дам на основе своего опыта мастера по ремонту, владеющего собственной мастерской.

Какой асинхронный двигатель подойдет для генератора

Сам по себе асинхронный двигатель работать в режиме генерации электроэнергии не может. Конструктивно он для этого не предназначен, поскольку на роторе отсутствуют постоянные и обычные магниты. Если просто подключить щупы мультиметра к обмотке и крутить вал, дисплей не покажет наличие напряжения. Для преобразования асинхронного двигателя в генератор, способный воспроизвести 220V потребуется небольшая переделка.

В качестве “донора” подойдет любой однофазный или трехфазный электродвигатель, который встречается в быту или на производстве. Это может быть мотор от стиральной машинки, точильного станка, поверхностного насоса и т. д. Количество выводов тоже допускается любое – 3 или 4.

Какой привод использовать

Чтобы асинхронный двигатель мог генерировать напряжение 220В, потребуется привод. Это может быть:

• бензиновый двигатель внутреннего сгорания;
• ветряная турбина;
• гидравлическая турбина.

Главное, чтобы привод мог выдавать обороты на 10% больше, чем указано на корпусе асинхронного двигателя. Например, на моторе от стиральной машинки написано, что он рассчитан 1430 оборотов в минуту. Для перехода в режим генерации привод должен раскрутить вал якоря до 1573 об/мин (1430+143). Проще всего этого добиться с ДВС и подбором шкивов определенного диаметра. Например, если силовая установка выдает 3000 об/мин, то шкив электромотора должен быть почти в 2 раза меньше, чтобы выдавать около 1600 об/мин. При таких расчетах получится напряжение 230V и частота тока 50 Гц. Если оборотов будет больше, то, соответственно, возрастет напряжение и частота.

Схема подключение однофазного асинхронного двигателя для генератора

Теперь расскажу, как подключить асинхронный двигатель, чтобы он мог работать в режиме генератора. В этом процессе участвует только рабочая обмотка. Если у вашего мотора четыре провода, значит он однофазный и имеет пусковую и рабочую обмотки.

Рассказываю, как их определить:

1. Возьмите мультиметр и установите его в режим прозвона сопротивления.
2. Замерьте показатель на двух произвольно выбранных проводах.
3. Если мультиметр покажет 0 или 1 – значит это провода из разных обмоток, которые не связаны между собой.
4. Когда мультиметр покажет значение от 10 до 50 Ом, запишите его.
5. Затем подключите к тестеру два других провода и запишите полученное значение.

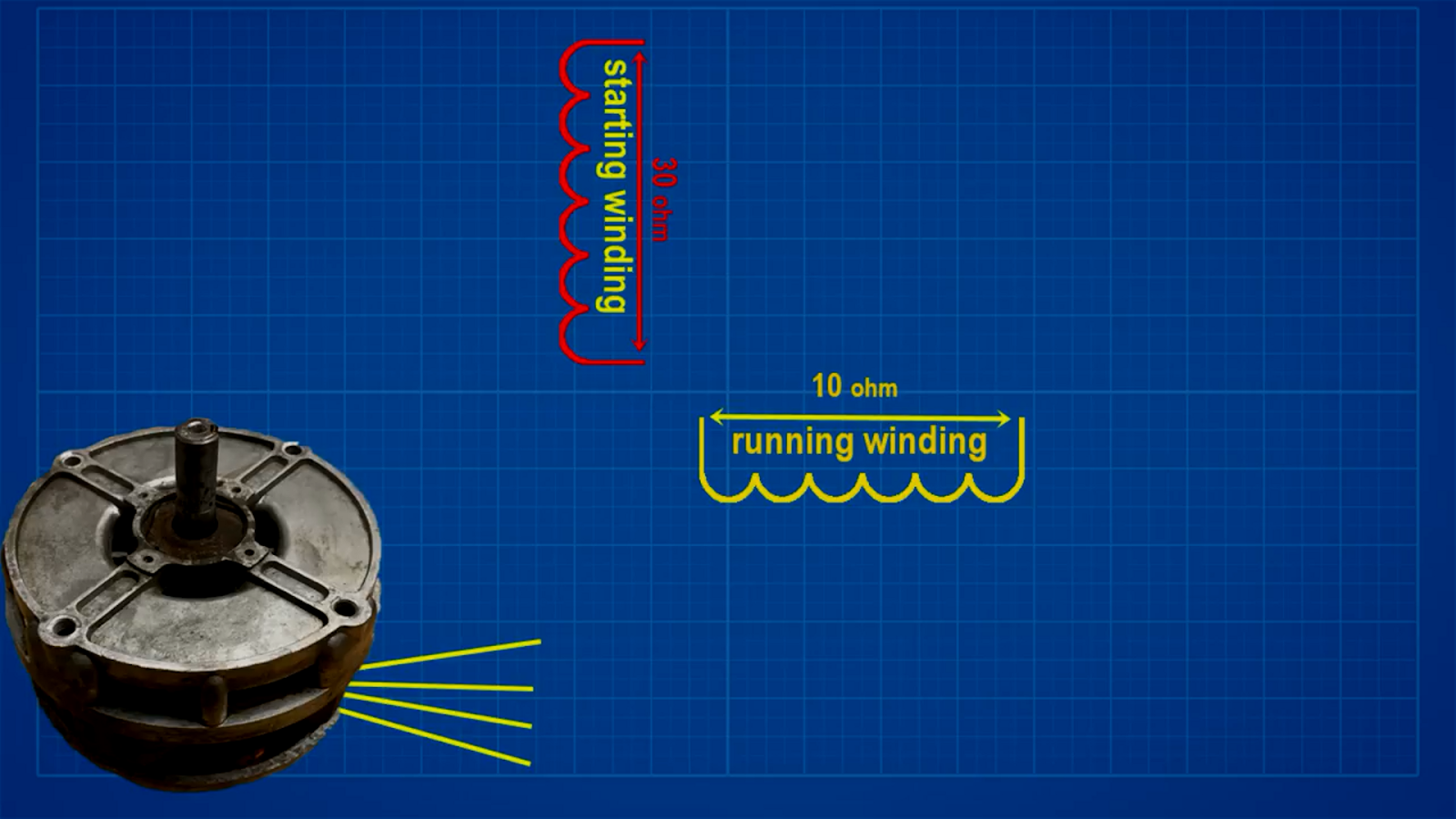

Меньшее сопротивление всегда у рабочей обмотки, а большее – у пусковой. Последнюю заизолируйте и уберите в сторону, чтобы она не мешала. К выходу рабочей обмотки подключите конденсатор. Рекомендую использовать модель с характеристиками от 400 до 600 В. Подключение осуществляется параллельным способом. Емкость конденсатора зависит от мощности электромотора. Справочные расчеты привожу в таблице.

Например, для электромотора 2 кВт потребуется конденсатор на 60 Мкф. Как я заметил, лучши использовать не один конденсатор на 60 Мкф., а несколько, чтобы их суммарная емкость была 60. Например, 20+40 Мкф или 30+30 Мкф или 50+10 Мкф. Так выдаваемое напряжение будет точнее.

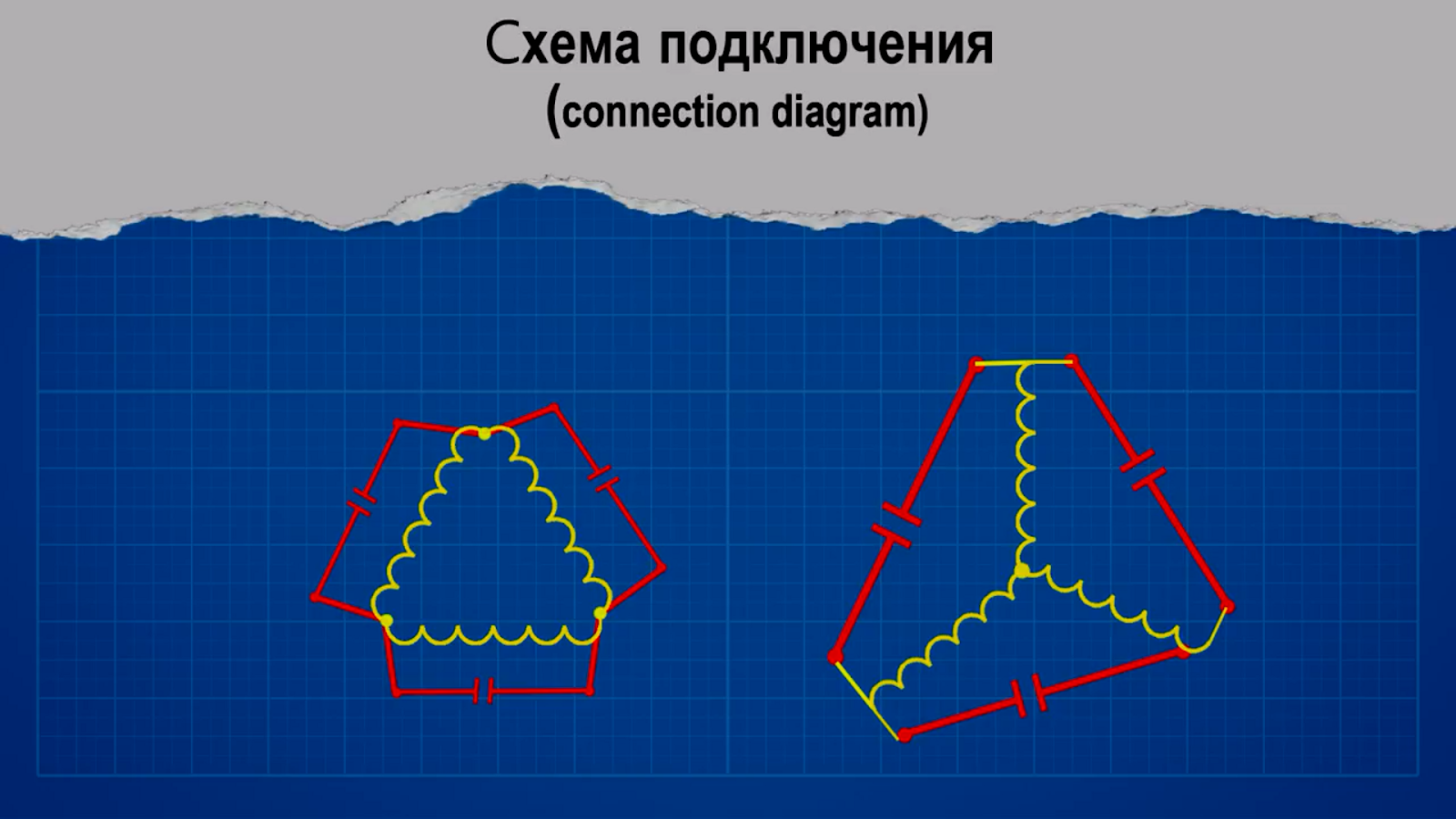

Схема подключения трехфазного асинхронного двигателя для генератора

Если вы нашли промышленный асинхронный двигатель с тремя фазами и хотите из него сделать бытовой генератор для дома, тогда в его схеме будет три вывода от трех обмоток. Они все рабочие – пусковой обмотки здесь нет. Общая емкость делится на 3 и каждая группа конденсаторов подключается параллельно к своей фазе. Между фазами делать подключение не советую.

Здесь аналогично лучше разделить емкость по каждой фазе на несколько конденсаторов. Например, при создании бытового генератора мощностью 2 кВт из трехфазного асинхронного двигателя потребуется на каждую фазу “повесить” конденсаторы емкостью 20 Мкф. Последние можно собрать из групп 17+3 Мкф. или 15+5 Мкф.

Для удешевления схемы больше ничего добавлять по электронике не требуется. Понадобится деревянная доска, на которой закрепляется привод и асинхронный двигатель. Для передачи крутящего момента нужен ремень. Раздавать напряжение для потребителей можно через тройник. В одну розетку включите вилку от самодельного генератора, а с двух других можно снимать ток. Все соединения рекомендую заизолировать.

Имея в гараже непристроенный асинхронный двигатель, получится сделать генератор для запитывания электроинструмента или освещения. Но такая установка не очень стабильна в плане выдаваемого напряжения (оно скачет в зависимости от нагрузки). Поэтому для дома или квартиры лучше все же купить заводскую модель, что можно сделать в МотоЗилла. Здесь же вы найдете и масла для обслуживания.
