Генератор на мотоблок своими руками

Не все мотоблоки оборудованы с завода генератором. Вместо того чтобы покупать более продвинутую версию, можно установить генератор на мотоблок самостоятельно. Это позволит организовать освещение для работы или езды в темное время суток, подзаряжать установленный аккумулятор. В других ситуациях некоторые даже делают из мотоблока электростанцию, устанавливая генератор не на 12V, а на 220V. В этой статье я рассмотрю все случаи, как установить генератор на мотоблок своими руками, приведя электрическую схему и фото по месту размещения. Напомню, что меня зовут Андрей, я владею своей мастерской по ремонту мототехники, и сотрудничаю с МотоЗилла более 10 лет.

Установка генератора 12V на мотоблок своими руками

Установка генератора 12В на мотоблок дает возможность запитать освещение и сделать запуск электростартером. Первое актуально для работы вечерами, чтобы не оставлять пропусков при проходах по полю. Запуск кнопкой или при помощи ключа зажигания пригодится пожилым людям, чтобы не дергать ручкой кикстартера.

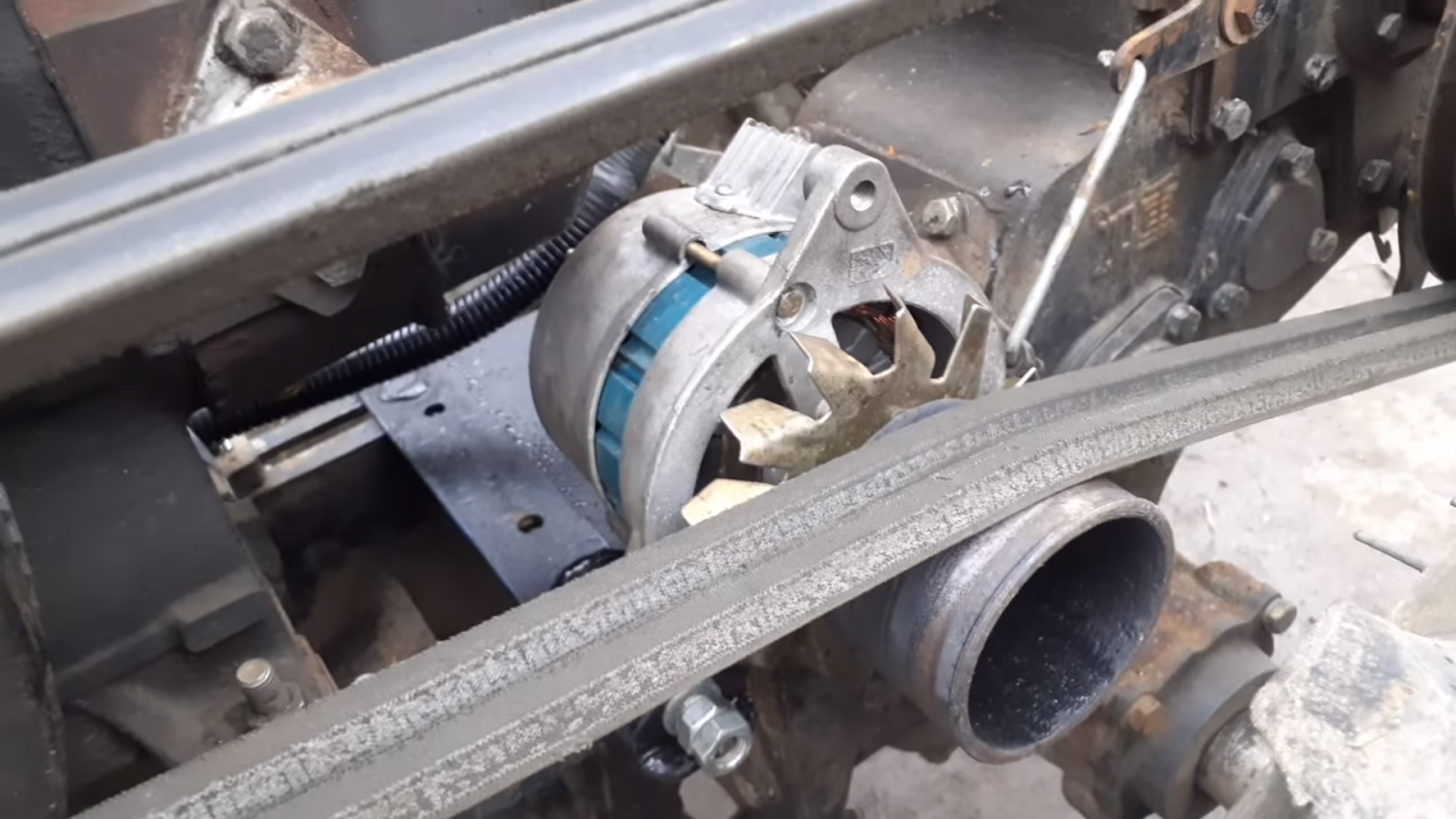

Из своего опыта отмечу, что установка генератора 12В конструктивно возможна на крупные мотоблоки. Важно, чтобы на раме было место для размещения. Советую использовать генератор от трактора, например, от МТЗ или другого. Они бывают мощностью от 700 до 1500 Вт. Для наших задач подойдет любая. Купить такой генератор можно на разборке или на барахолке, электро рынке в вашем городе. Легче всего это сделать на моделях с ременной передачей крутящего момента, установив генератор между двигателем и редуктором.

Тогда получится использовать штатный ремень, передавая от него вращение на генератор. Вот пошаговый процесс, как установить тракторный генератор 12В на мотоблок своими руками:

Сперва необходимо подготовить основание для установки на раме. Его можно сделать из листового металла сечением 4 мм. Тоньше использовать не советую, поскольку оно может деформироваться. В идеале закрепить пластину на раме мотоблока в штатные прорези. Это позволит регулировать как натяжение ремня, так и место установки.
В пластине сверлятся отверстия под болты М10 в четырех местах – по два на каждой стороне рамы. Советую установить болты головкой вверх и прихватить сваркой. Тогда получится притягивать их гайками, не придерживая головки вторым ключом.

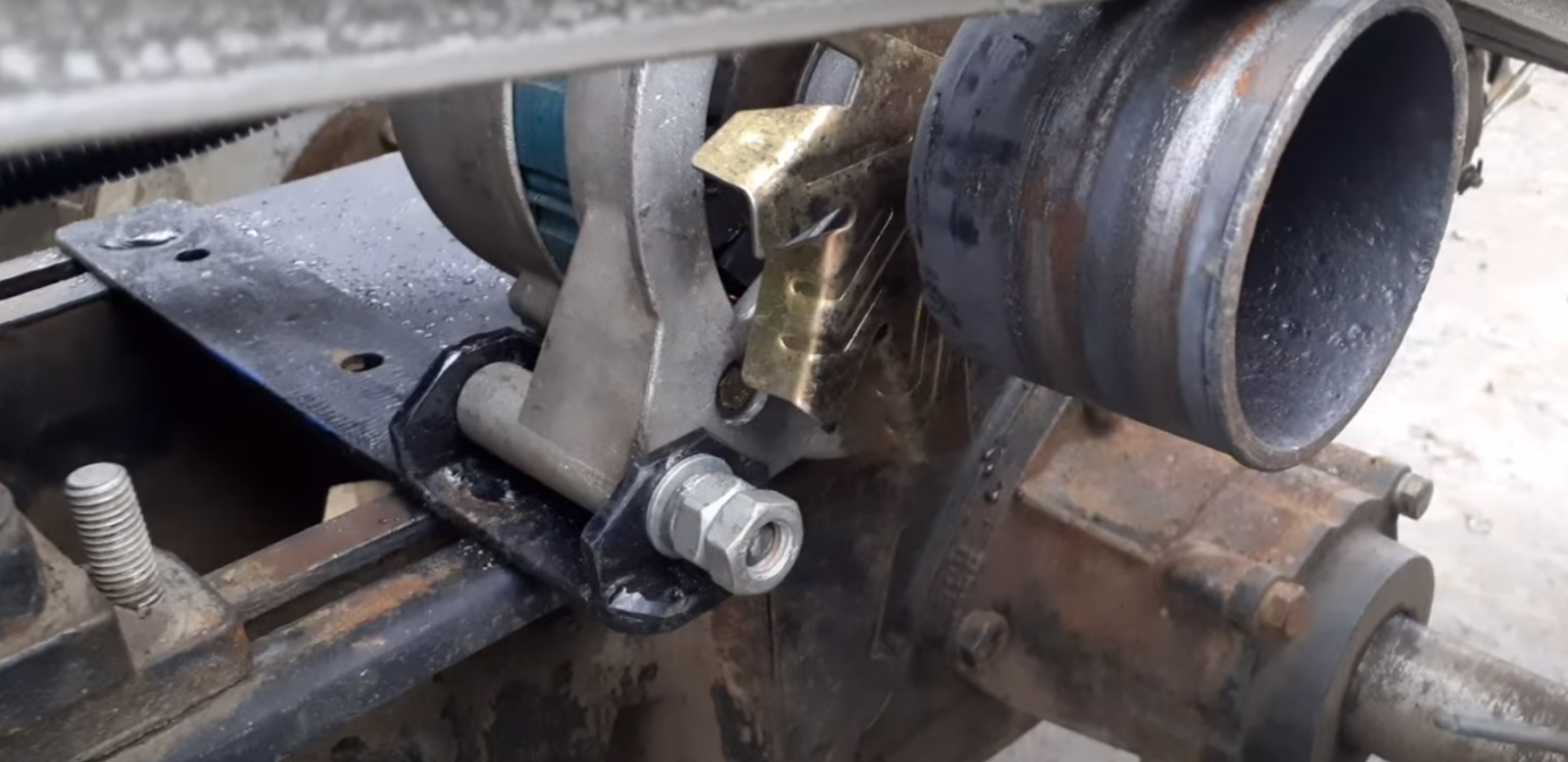

Сверху на пластине приварите проушины из металла сечением 4 мм для закрепления самого генератора. Рекомендую крепить его длинными болтами, чтобы получилось накрутить гровер, гайку и контргайку. В противном случае от вибрации соединение может раскрутиться.
На валу генератора требуется предусмотреть охлаждение в виде вентилятора. Его лопасти должны быть металлическими. Пропеллер можно изготовить самостоятельно из листового металла сечением 0,8-1,0 мм, сделав прорези по окружности и загнув один край полосы для создания лопастей. На вал он устанавливается на шпонку и подтягивается общей гайкой.
Для передачи крутящего момента от двигателя потребуется выточить на токарном станке втулку. Чтобы ремень не соскакивал, рекомендую сделать по краям втулки бортик. Диаметр втулки зависит от высоты размещения генератора, поэтому эту характеристику вам предстоит определить на месте.
Подключение генератора после самостоятельной установки советую сделать через кабель, уложенный в гофру, чтобы можно было не опасаться за утечку тока во время дождя.

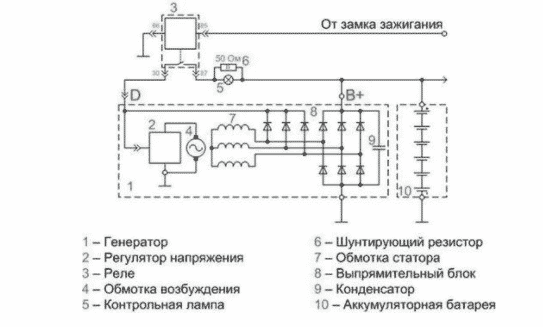

Прикладывают электрическую схему установки генератора на мотоблок своими руками, по которой вы можете сориентироваться, куда и что подключать.

Наличие контрольной лампы поможет сориентироваться при включении замка зажигания, указывая на подачу питания на генератор. В идеале, чтобы лампа была красного цвета, но подойдет и любая другая. Для аккумулятора 12В советую сделать бокс с крышкой. Его можно сварить из металла толщиной 1 мм. Фиксация крышки осуществляется через петли. Чтобы она не хлопала во время езды, наденьте на бортик ящика разрезанную продольно резиновую трубку. Заодно это придаст крышке герметичности.

Далее установите на мотоблок фару, замок зажигания, аккумулятор. Теперь можно заводить сельскохозяйственный агрегат поворотом ключа и иметь качественный свет.

Установка генератора 220V на мотоблок своими руками

В периоды блэкаутов стал актуален вопрос относительно установки на мотоблок генератора, вырабатывающего переменное напряжение 220В. Это позволяет подключать от него освещение в доме, холодильник, электроплиту и другие бытовые устройства – все зависит от выдаваемой мощности генерирующей установки и мощности двигателя мотоблока, способного раскручивать ротор генератора.

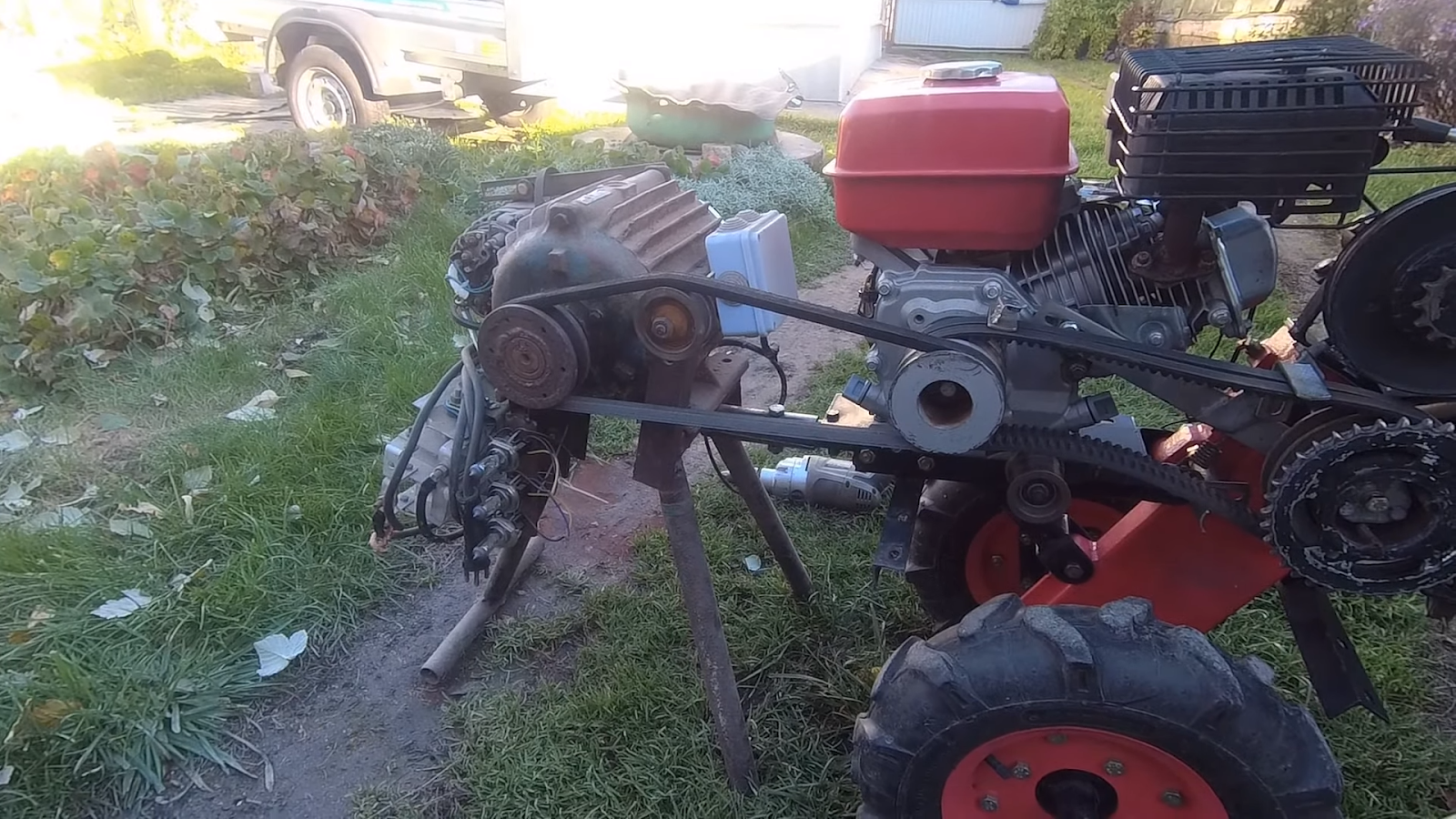

Поскольку постоянно такой генератор на раме мотоблока не нужен, советую сделать приставку, подцепляемую лишь на периоды использования. Как это будет выглядеть, показываю на фото. Потребуется асинхронный генератор переменного тока 220V на собственной подставке. Она может быть как с четырьмя ножками, так и с двумя, имеющими горизонтальные распорки снизу. Соединение с двигателем выполняется посредством ременной передачи. Для этого на ДВС придется установить новый шкив с двумя канавками – для штатного ремня, связанного с редуктором, и для ремня на генератор. Чтобы была возможность натягивать дополнительный ремень, между приставной частью и рамой мотоблока рекомендую сделать жесткую распорку с резьбой, установив талреп. Вращение подвижной части будет раздвигать раму и приставку, создавая натяжение.

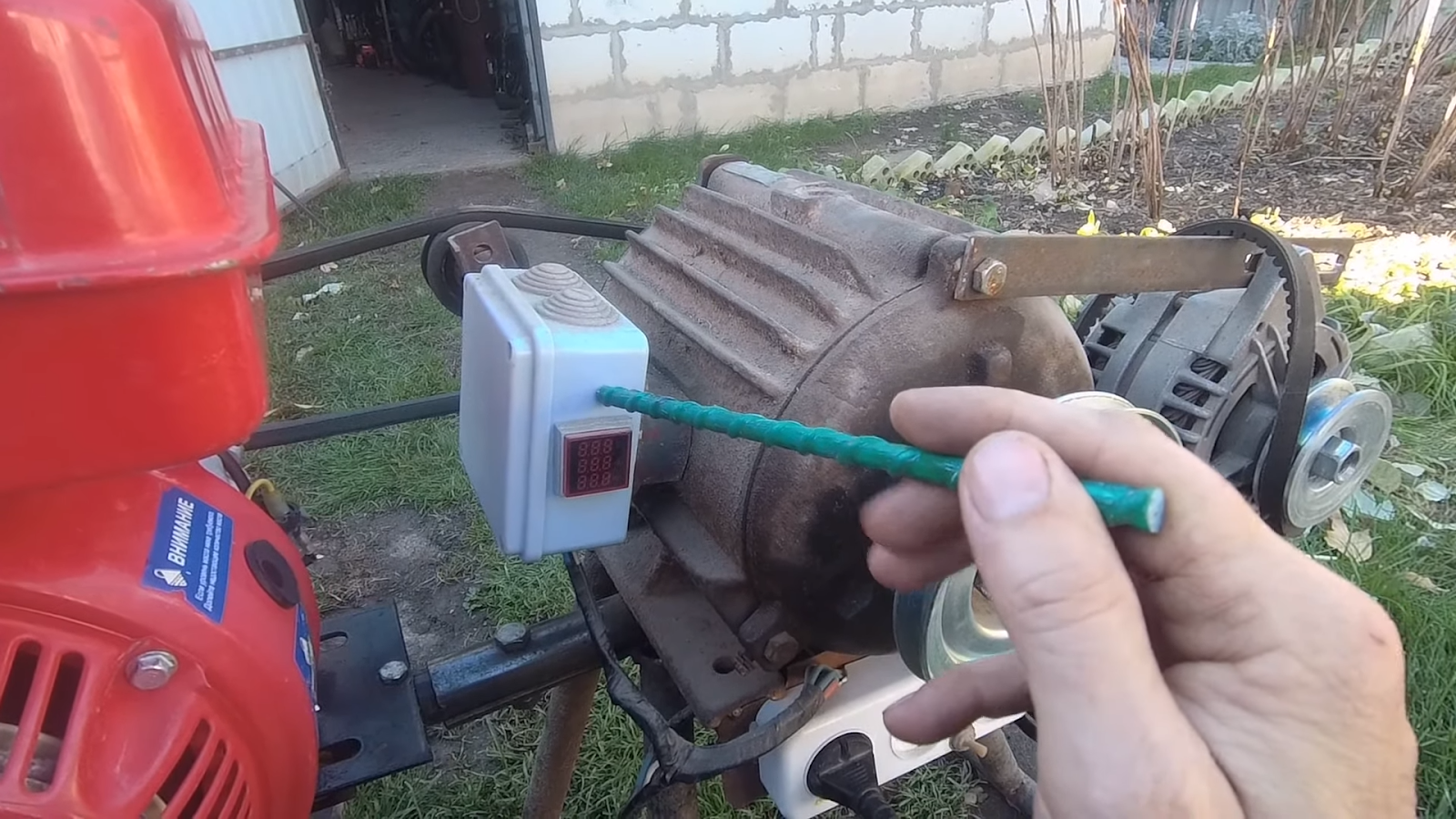

Под генератором разместите розеточную колодку, чтобы подключать нагрузку. Советую использовать асинхронный генератор мощностью 3 кВт, рассчитанный на 1500 об/мин. Найти такой можно на электро рынке. Рекомендую установить недорогой прибор, совмещающие вольтметр, амперметр и частотомер. Это позволит контролировать ключевые показатели. Соединение обмоток выполняется по схеме звезда. Получится нулевой провод на каждую розетку и по одной фазе. Поскольку на якоре асинхронного двигателя нет магнитов, потребуется установка дополнительного конденсатора. Он поможет создавать возбуждение.
