Буржуйка своими руками: из баллона, из листов металла

Быстро прогреть помещение, высушить вещи, приготовить еду можно на буржуйке. Эти печи использовались в квартирах интеллигенции в начале ХХ века, откуда и получили свое название. По-другому они называются сейчас: полевая печка, печь на твердом топливе, бендеропечка. Установка хорошо проявила себя в условиях отсутствия света и газа, как в полевых условиях, так и при блэкаутах дома. Конструкция очень простая, мне приходилось варить буржуйки самостоятельно – это несложно. Ниже дам подробное руководство, как сделать буржуйку своими руками из пропанового баллона или листов металла. А также расскажу, какой набор инструментов для этого понадобится.

Болгарки и шлифмашинки угловые

Диски и круги для электроинструмента

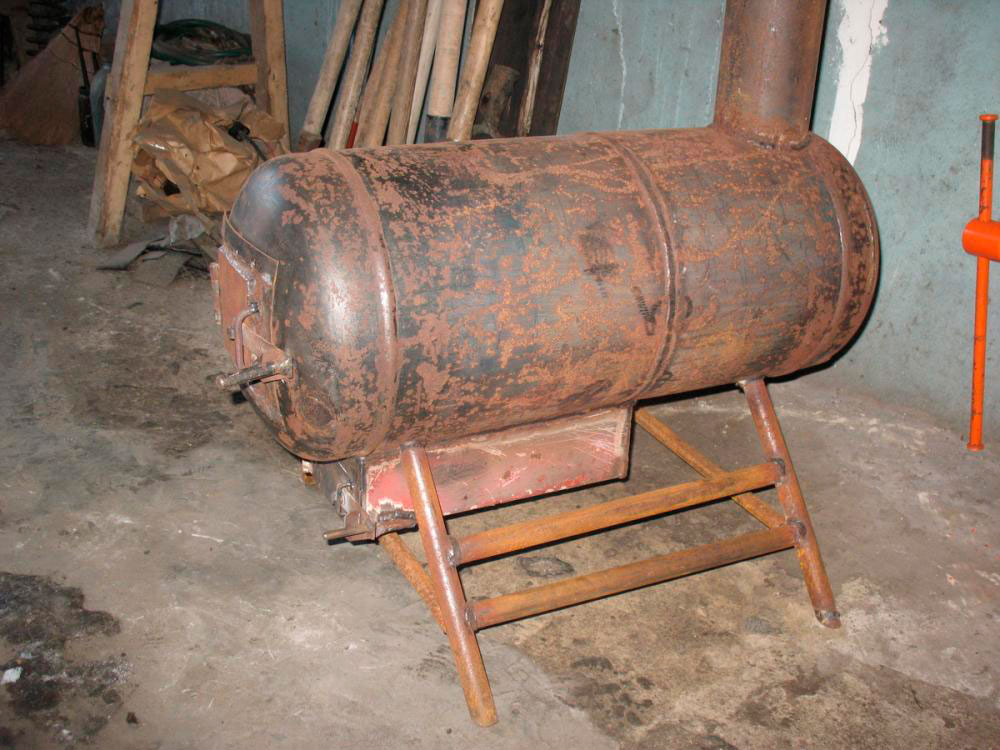

Буржуйка своими руками из пропанового баллона

Изготовление буржуйки из газового баллона – самый популярный способ, которому посвящено много видео в интернете. Это удобно, поскольку баллон уже дает почти готовый корпус нужных размеров, что значительно сокращает последующую работу. Найти б/у баллон пропана не проблема – их полно на пунктах приема металлолома, а может и у вас завалялся просроченный на даче или в гараже. Композитный газовый баллон, к сожалению, не подойдет.

Сперва важно правильно подготовить баллон пропана к резке. Для этого выкрутите газовым ключом латунный вентиль в верхней части. Залейте в резервуар воду до самого верха. Вода вытеснит остатки газа, который в противном случае мог бы воспламениться от искр при резке. Слейте воду, и можно приступать к работе.

Даю пошаговую инструкцию изготовления горизонтальной буржуйки из газового баллона:

В верхней части баллона расчертите и вырежьте круг. Это будет отверстие для закидывания дров в топку. Диаметр должен быть чуть меньше диаметра баллона.
В имеющееся отверстие вварите кольцо из проволоки диаметром 5-6 мм. Оно перекроет щель.
Из вырезанного круга получится дверца. Вентиль послужит готовой ручкой. Остается только приварить петли и задвижку, чтобы дверка не открывалась самопроизвольно.
С одного из боков прорежьте поперечные прорези длиной до 30 см.
Соедините эти прорези продольным резом посередине.
Отогните получившиеся П-образные части в стороны. Это будет основание для последующей варочной плиты.
Вырежьте по длине и ширине пространства между получившимися ребрами лист металла толщиной от 4 мм.
Положите его на эти ребра и обварите сплошным швом.
Подготовьте арочные вставки, чтобы закрыть пространство по бокам варочной поверхности.
На противоположной стороне баллона вырежьте полоски размером 100х20 мм в количестве 4-5 шт. Они нужны для тяги.
Под ними организуйте из П-образного швеллера короб. Осталось приварить к нему дверцу, и поддувало готово.
Рядом с варочной поверхностью прорежьте отверстие диаметром 100 мм.
Установите в него металлическую трубу размером 1-1,5 м, и обварите. Это будет дымоход. Если тяги не будет хватать в конкретном месте эксплуатации, впоследствии трубу можно нарастить.

Ножки для самодельной буржуйки можно сделать из толстой арматуры диаметром 16-20 мм. Только приваривать их нужно не в торец, а продольными швами, чтобы лучше держались. Если нужна мобильная буржуйка, которую часто будут перевозить, сделайте четыре гнезда из трубок диаметром 20 мм и длиной 100 мм. На месте эксплуатации вставляйте в них арматуру диаметром 16 мм и длиной 40-50 см. Если соединить пары ножек горизонтальными перемычками, конструкция получится еще устойчивее. Так вы получите печку и варочную панель в одной конструкции, что гораздо эффективнее, чем туристическая газовая горелка.

Вертикальная буржуйка из баллона

Изготовить самодельную вертикальную буржуйку из баллона тоже просто. Такой тип очень популярен, поскольку занимает совсем мало места. Печки применяются для обогрева небольших бытовок, времянок, дачи, гаража. Сбоку баллона вырезают две дверки. Нижняя размером 200х100 мм – это поддувало. Верхняя размером 300х200 мм – это топка. Между ними вваривают арматуру или лист металла толщиной 5-6 мм с просверленными отверстиями для тяги. Дверки оформляют петлями, ручками, засовами.

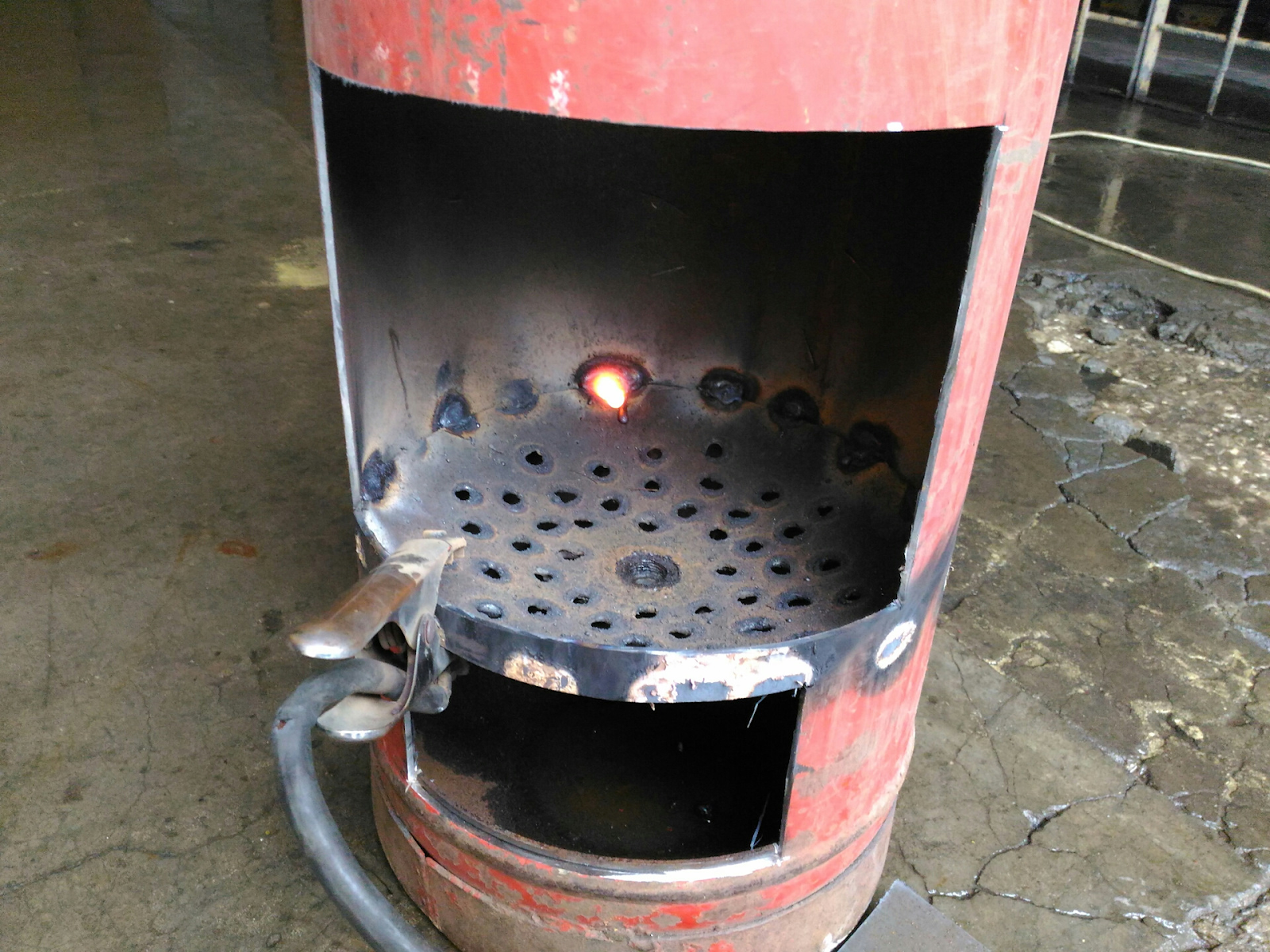

Вверху баллона вырезают круглое отверстие диаметром 100 мм под дымоходную трубу. Ножки не нужны – баллон отлично стоит на собственном основании. Если нужно сделать буржуйку своими руками за пару часов – это именно тот вариант. Пример такой конструкции привел на фото.

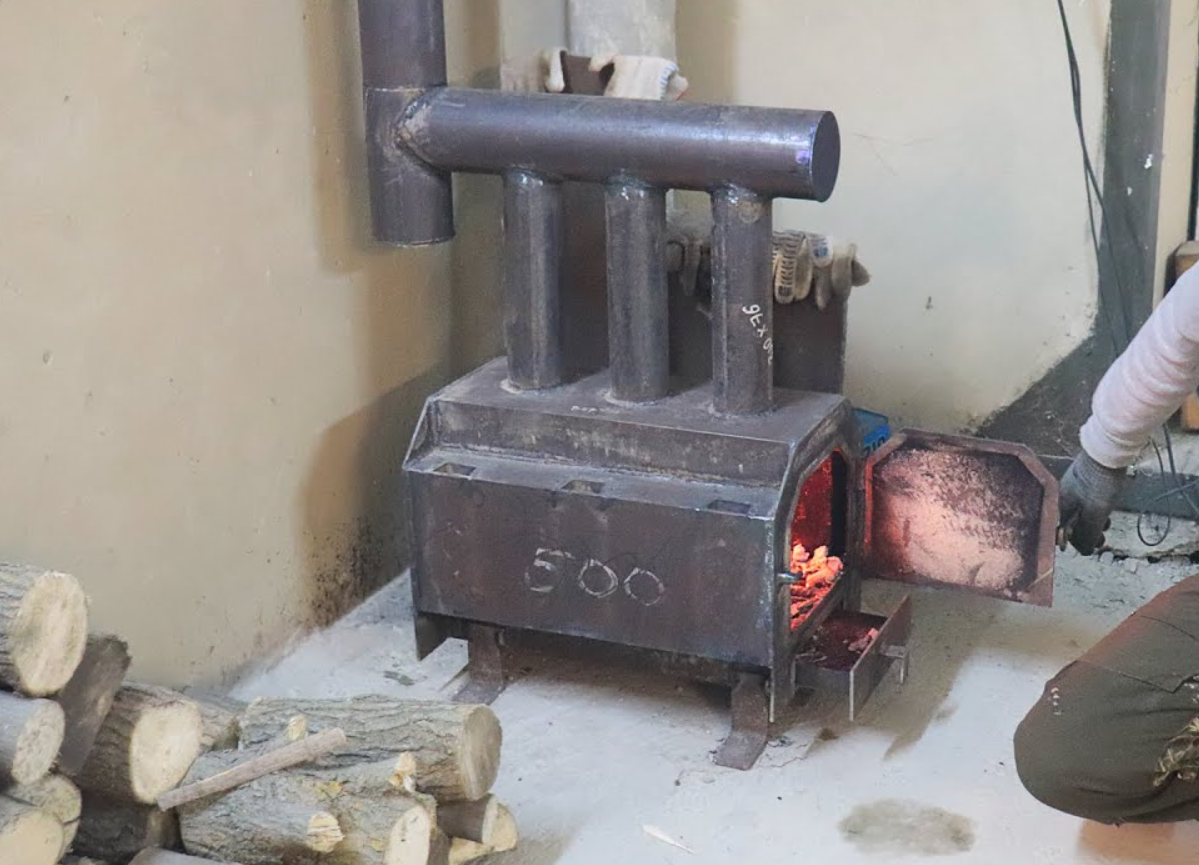

Самодельная буржуйка из листов металла

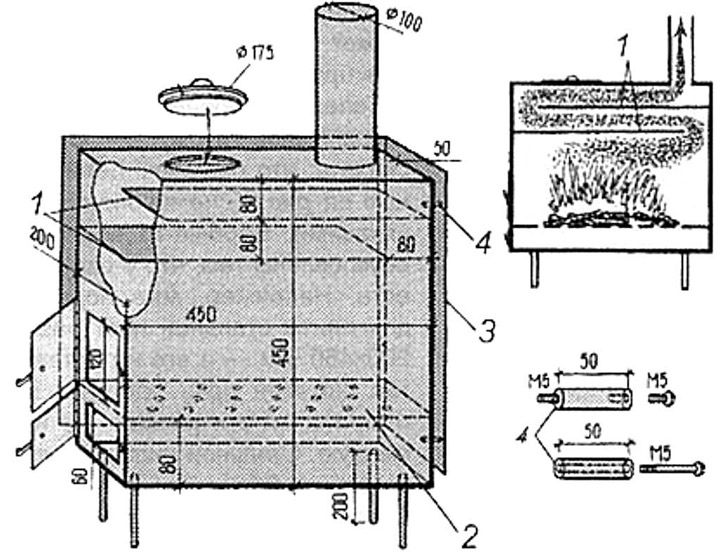

Если вы хотите смастерить буржуйку своими руками с красивым видом, рекомендую использовать листы металла толщиной от 3 мм (но лучше 4 мм). На фото показан чертеж с размерами. Чтобы она не занимала много места, можно сделать ее узкой, например, около 300 мм в ширину. Длина нужна от 450 мм, чтобы топка не получилась слишком короткой (а то в нее придется мелко рубить дрова). По высоте достаточно тоже 450 мм.

Работа происходит такими этапами:

Вырежьте заготовки для дна, задней и боковых стенок.
Соберите каркас, выполнив предварительно прихватки.
Проверьте диагонали, убедитесь, что конструкцию не повело, а затем обварите ее сплошными швами.
Подготовьте дно топки. Это может быть решетка из арматуры диаметром 20 мм или лист металла толщиной 4 мм с просверленными отверстиями.
Установите дно топки в 80-100 мм от дна поддувала и приварите.
Вырежьте из нового листа фронтальную панель, в которой должны быть отверстия для топки и поддувала.
Установите ее на буржуйку.
Приварите к ней петли и дверки с ручками.
Подготовьте верхнюю крышку, в которой должно быть отверстие для дымохода.
Установите крышку, приварите трубу диаметром 100 мм для удаления дыма.

Ножки делают из трубок диаметром 20-25 мм, профильной трубы 20х30 мм. Высоты хватит около 100 мм. Если над топкой, внутри корпуса, приварить несколько листов металла, которые чуть короче общей длины топки, и расположить их в шахматном порядке, получится лабиринт для газа. Это замедлит выход горячего воздуха, увеличит теплоотдачу в помещение. Пример таких ходов в буржуйке приведен на чертеже. В верхней плите можно сделать отверстие, установив в него чугунные кольца. Убирая их, вы даете посуде напрямую контактировать с огнем, что ускоряет закипание воды, приготовление пищи.

Совет! Приварите на прутках арматуры к боковым стенкам буржуйки листы металла толщиной 3 мм. Просвет между корпусом и листом может быть 7-10 см. Это увеличит площадь теплоотдачи, а еще на листы можно повесить одежду или тряпки, чтобы быстрее высушить.

Какие инструменты нужны

Для производства буржуйки своими руками вам понадобятся инструменты:

болгарка с отрезными и шлифовальным диском (лучше 150-230 мм);
сварочный аппарат и покрытые электроды (желательно диаметром 3 мм);
молоток для подгонки, отбивания шлака;
рулетка для точных измерений;
маркер, чтобы наносить разметку.

Если будете сверлить отверстия в донышке топки для тяги, тогда нужна дрель или шуруповерт и сверла по металлу. Работа требует наличия средств индивидуальной защиты, среди которых: сварочная маска, краги, перчатки, очки. Купить весь необходимый инструмент и СИЗ для изготовления полевой печи можно в MotoZilla.
